久しぶりの電波受信ネタを。

たとえば福島県でテレビ東京やJ-Waveを受信する場合など、地デジやFMラジオの本来の放送エリア(県境)を超えた遠距離受信をする場合、いくつかの要素が成否に関わってくる。

●地形
●距離
●高層ビルなど周辺の人工物の有無
●受信アンテナの性能
●受信希望波と混信する電波の有無
●送信所の電波の指向性
●送信所(中継局)の出力


地形──平坦で見通しが良ければ良いに越したことはないが、山岳回折もある。
距離──近いほど良い感じもするが、見通しの悪い物陰よりは遠い方が良かったり。
人工物──地形にも共通するが、逆に背後にあれば反射波を得られることも。
混信の有無──同一周波数は当然ながら、近接波やその他の電波のスプリアスも影響。
指向性──地形や距離など地理条件が良くても、指向性の相性が悪いと難易度上昇。
出力──弱いよりは強い方が良いが、混信や指向性など他の条件が悪いとつらい。

他にもあるだろうが、こんな感じで、条件が上手く揃わないと成功しないのが遠距離受信の難しいところだが、逆に言えば難しさの克服こそが醍醐味でもあろうか。

さて、今回からのシリーズは出力について。

出力が小さい局より、出力が大きい局の方が電波は遠くまで広く伝搬するので、出力によって「距離」などの地理条件は緩和される場合がある。

で、この出力、過去の私も含めそうなのだが、「アナログ時代の二戸中継局は1kWもあったから100km以上離れた下北のむつでも受信できた」とか「スカイツリーは地デジでも10kWもある」とか「アナログでも渡島福島局なんて10Wしかなかったんだから100km以上離れた弘前で受信できたなんて信じられん」、などと語られることが少なくないと思われるのだけれど、これって送信出力の話なのである。

実際のところ、遠距離受信の成否は送信出力というより実効輻射電力(ERP)の方が重要な要素だと思うので(実効輻射電力とは何ぞやという方は、情報通信振興会のこちらの解説をどうぞ)、全国各地の送信所や中継局のERPについて一覧表を作ってみたいと考えたのである。

そんな訳で、タイトルの通り、実効輻射電力(ERP)について書いて行こうと思う。

今回は各地方の総合通信局(総通)のうち北海道、東北、関東、信越、北陸管内の地上デジタルテレビ放送の送信所と中継局のうち、親局および「プラン局」(詳細についてはリンク先参照)と呼ばれるものを主要局として扱い、表にまとめていくものとする。

ではさっそく。

送信場所送信出力
(W)
実効輻射電力(W)
NHK GNHK ENNNANNJNNTXNFNSJAITS
札幌3,00034,00033,00027,00027,00028,00028,00027,000
函館1,00010,50010,00010,50012,00010,00010,50010,500
小樽50350350280280280280280
旭川1,0009,8009,5009,3009,5009,80013,5009,500
室蘭1,0007,70017,90010,50010,50010,50012,50010,500
圏域渡島5008,100
釧路1,0008,1008,1007,1006,9007,1005,6006,900
帯広1,0007,9007,8009,80012,5009,1009,8009,100
北見50390390430430410420420
網走1,00010,00010,00011,50011,0008,30011,0008,500
留萌1091899393939193
苫小牧10420420320340320340340
稚内20130130135130135140135
紋別10110110105110105110110
名寄2001,8001,8001,8501,7001,7001,6001,800
根室50220195200200190210195
歌志内1055554343434543
深川10220210200210200210210
富良野10160160120120125120120
江差10110110115115115115115
大成10135125125115115115110
今金10150140150150145150155
倶知安521212121212221
岩内10160165160160160160155
上川52526181918.51918
羽幌1069696668666968
浜頓別1001,6001,5001,7501,7501,7502,1001,750
遠軽1058584747464846
滝上51010.58.78.98.98.18.5
静内1068686869666869
浦河50420420320340320340340
広尾10125125110110110100110
中標津2001,000940600560540630590
枝幸583856664677063
送信場所送信出力(W)NHK GNHK ENNNANNJNNTXNFNSJAITS
青森1,0008,9008,9007,1007,1007,100
八戸1003,5003,5003,5003,9003,500
むつ107171585558
上北10540540470540450
盛岡1,0007,2007,2009,4009,8009,500 9,800
宮古206059605959 59
一関25200200210210210 210
釜石309597959595 95
二戸100380380360360360 390
大船渡103030303030 30
遠野20220220220210220 220
岩泉102726262628 26
仙台3,00024,00024,00028,00027,00022,000 30,000
気仙沼30290290290290290 290
栗駒30115115115115115 115
涌谷100280270280280280 270
秋田1,00011,00011,00011,50011,500  11,500
能代1023232323  23
大館1025252525  25
大曲30390390380410  380
花輪1095959595  95
鷹巣1036363636  36
山形1,00017,50017,50021,00021,00021,000 21,000
米沢100980980980980980 980
鶴岡5005,1005,1007,2006,6006,200 6,100
新庄100340340360360360 360
長井108383838383 83
小国103030322630 30
福島3,00030,00030,00038,00041,00038,000 39,000
会津若松5002,3002,3002,9002,9002,800 3,000
いわき20230230230230220 230
白河102727272727 27
原町109393939393 93
田島106666656566 65
富岡10100100100100100 100
送信場所送信出力(W)NHK GNHK ENNNANNJNNTXNFNSJAITS
東京10,00068,00068,00069,00069,00069,00069,00069,000
都域東京3,000       11,500
新島30740740740740740740740740
八丈1017.517.5161616161616
水戸3003,0003,0003,0003,0003,0003,0003,000
高萩10200200170170170170170
県域筑波20230
かすみがうら10195195195195195195195
宇都宮100720720630630630630630760
日光106868686868686868
大田原10230210220220220220220240
那須10140140140140140140140140
前橋100620620590590590590590
県域前橋112       740
沼田515.515.5141414141416
下仁田106068606060606060
県域さいたま500       5,800
県域熊谷10       130
秩父102928262626262628
県域千葉500       4,200
銚子10145160150150150150150150
勝浦108191818181818181
東金106374656565656565
県域横浜1,000       12,500
平塚100370370370370370370370370
小田原10120120120120120120120120
甲府2,00016,00016,00014,000 14,500
富士吉田50280280260 270
身延58.98.98.9 8.9
送信場所送信出力(W)NHK GNHK ENNNANNJNNTXNFNSJAITS
新潟3,00026,00026,00030,00027,00029,000 30,000
上越109090909090 90
小出107171494949 49
津南10135135110110110 110
長野(美ヶ原)1,0007,8007,80010,0009,7007,900 8,700
長野(善光寺)208080808080 80
松本102929292929 29
岡谷20130130130130130 130
伊那104949494949 49
飯田100620620620620620 620
真田103939393939 39
飯山51313131313 13
送信場所送信出力(W)NHK GNHK ENNNANNJNNTXNFNSJAITS
富山1,0007,7007,7008,900 9,800 9,800
福光10585858 58 58
金沢1,0009,3009,1009,3008,9009,100 9,100
七尾50570570560560560 280
輪島10135135110110110 110
珠洲30580580610610610 610
羽咋104242303042 30
福井1,0008,3008,1008,300   9,400
敦賀10525251   55
小浜10525251   55
大野10444441   41
美浜10565649   55
(総務省 電波利用ホームページ | 無線局等情報検索を基に作成)


あくまでも基幹放送用周波数使用計画の表に掲載される送信場所を地名に使ったので、「今金とか高萩ってどこだよ」みたいな感想をお持ちになる方もいらっしゃると思うが、ご容赦を(北檜山中継局と十王中継局のことである)。
あと、無線局等情報検索をちまちま開いては書き写すという作業をしたものなので、誤記載があるかもしれないので、使用する際は必ず総務省のホームページと照らし合わせてください。
これコピペして何か損害あっても責任負いません。


表をご覧いただいて気付いた方もいらっしゃると思うが、例えば北海道、東北、関東、信越、北陸の各総通管轄地域内にNHK総合の送信出力10Wの局は53局あるが、ERPでみると上北(青森県)の540Wを筆頭に苫小牧(北海道)の420Wとか、送信出力が10倍の100W局(二戸とか新庄とか平塚とか)のERPを上回る所もいくつかある一方で、最もERPが小さい八丈(東京都)は17.5Wしかなかったりもする。
八丈の場合、送信出力では半分の5Wである倶知安(北海道)よりもERPが小さいのである。

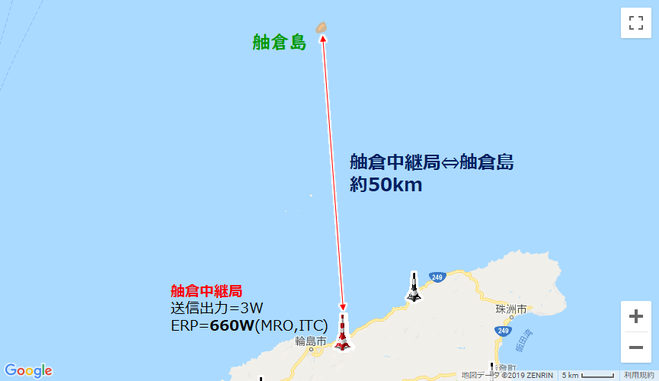

舳倉中継局
(画像はA-PAB 放送エリアの目安より引用し加工)

今回のプラン局の中にはないが、石川県の舳倉中継局は送信出力こそ3Wしかないが、実効輻射電力(ERP)では最も大きいMRO北陸放送ITC石川テレビで660Wにも達する。
本土・能登半島から約50km沖合の舳倉島に、海上伝搬のフェージングや遠隔地から飛来する電波の干渉に負けず安定した放送を実施するためにはこれぐらい必要だということだろうか。
(舳倉島自体が小さい島なので、送信アンテナの半値幅を思いっきり絞って凄い利得を稼いでいるのかな?)

それぞれの地域の事情等もあって実効輻射電力の値も決められていると思うが、とりあえず東日本編はこの辺で。
