かつて逓信省の超短波多重無線電話回線が存在した釜臥山(青森県むつ市)−笹山(北海道新ひだか町静内)間で、地デジの遠距離受信実験を行った。
同回線は東京と札幌を結ぶ60MHz帯の超短波(VHF)多重無線電話回線として、1948(昭和23)年3月31日に逓信省により釜臥無線中継所−笹山無線中継所間が開通した。
その後、電気通信省への組織改編などを経て日本電信電話公社(電電公社)が承継したが、1952(昭和27)年6月10日に石崎−当別に200MHz回線が開通すると徐々に津軽海峡(津軽半島−松前半島)経由が重要視されるようになり、1953(昭和28)年6月1日に青森無線中継所(青森市沖館)が完成すると東京−仙台−札幌間の200MHz回線も釜臥−青森−石崎−当別経由の回線に切り替わり、同年10月に釜臥−笹山の回線は廃止された。
残った青森経由のFM多重無線電話回線も、1956(昭和31)年10月にマイクロウェーブ伝送回線の東仙札幹線に北東国土軸の情報通信網の幹線という主役を譲り、1959(昭和34)年11月1日で釜臥無線中継所も廃止となった(出典：日本電信電話公社仙台無線通信部(1978)「東北無線史」)。
【釜臥無線中継所−笹山無線中継所 伝搬路地形断面図】
釜臥−笹山間の伝搬距離は170kmを優に超え、東京スカイツリーⓇを基準にすると福島県いわき市平や伊豆諸島の神津島、静岡県藤枝市、長野県松本市、新潟県南魚沼市などに相当する距離である。
しかし釜臥山と笹山の標高が高く、肉眼でもUHF波でも水平線を越えて見通し距離内にある。
見通し内にあるからこそ逓信省もVHF電話回線を構築したといえるわけだが、釜臥山で北海道の地デジの静内中継局を受信できるのだろうか。
静内局は出力10W、実効輻射電力(ERP)は68〜69Wで、170kmを超えて来るには少々パワーが足りない気もするが、笹山局と新ひだか町の静内市街地の位置関係を見るとむつ方面への送信指向性は相性がよさそうにも思える(下図参照)。

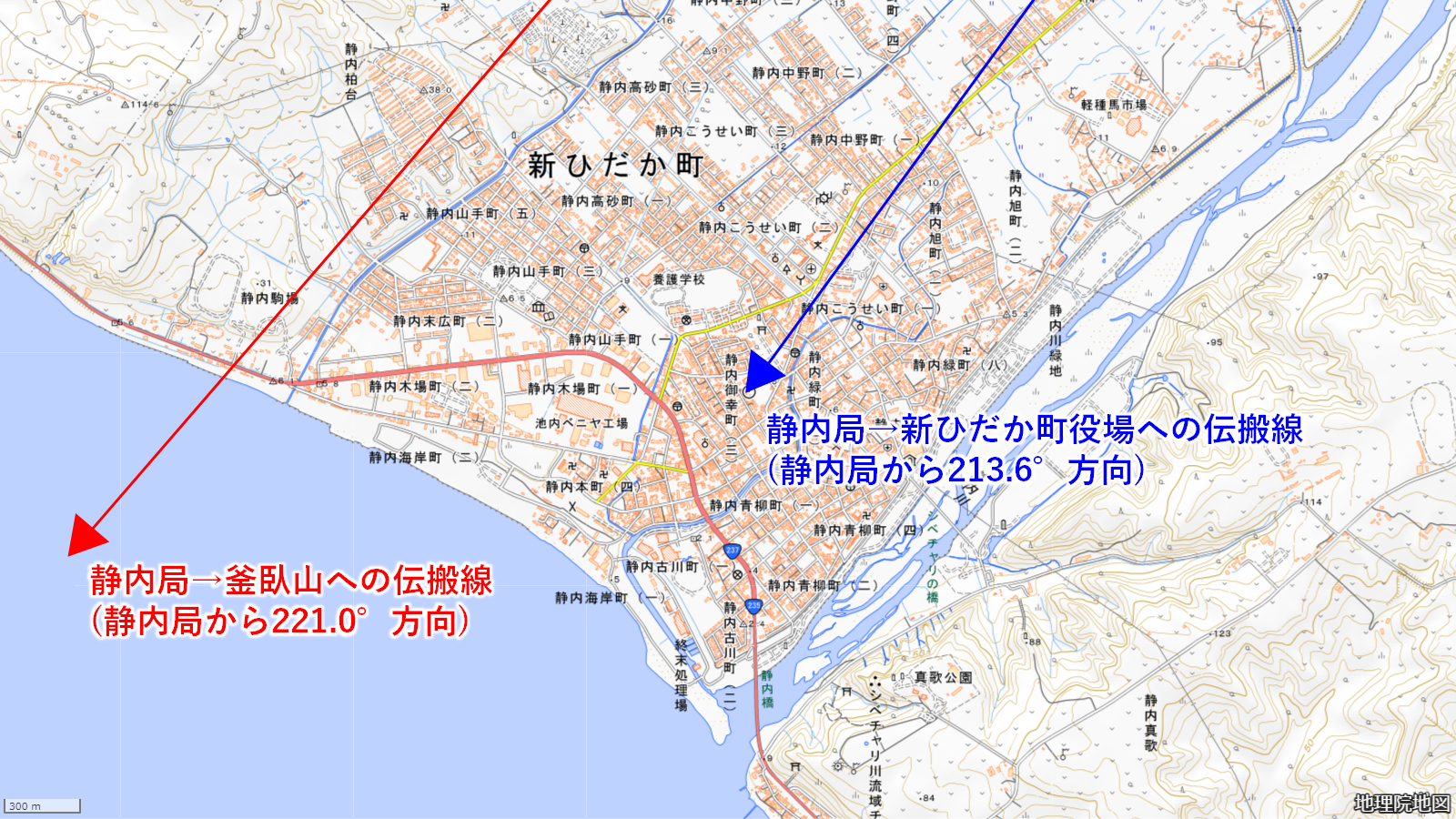

【静内市街地上空の静内局の伝搬線】
静内局の送信指向性に関する情報はないので推測に過ぎないが、静内市街地に向けて送信していることは間違いないだろう。静内局から静内市街地と釜臥山への方角差は10°にも満たないので、おそらく釜臥山も送信主方向のコース内にあるはずである。
だがERP=68Wで170km先の釜臥山まで届くかどうか。
こればっかりはRadio mobileでシミュレーションするしかない。笹山の静内局の送信高を780mと推定し、ERPは68W、アンテナはRadio mobileに標準装備のcorner.antを用い、推定220°方向にシミュレーションしてみた。

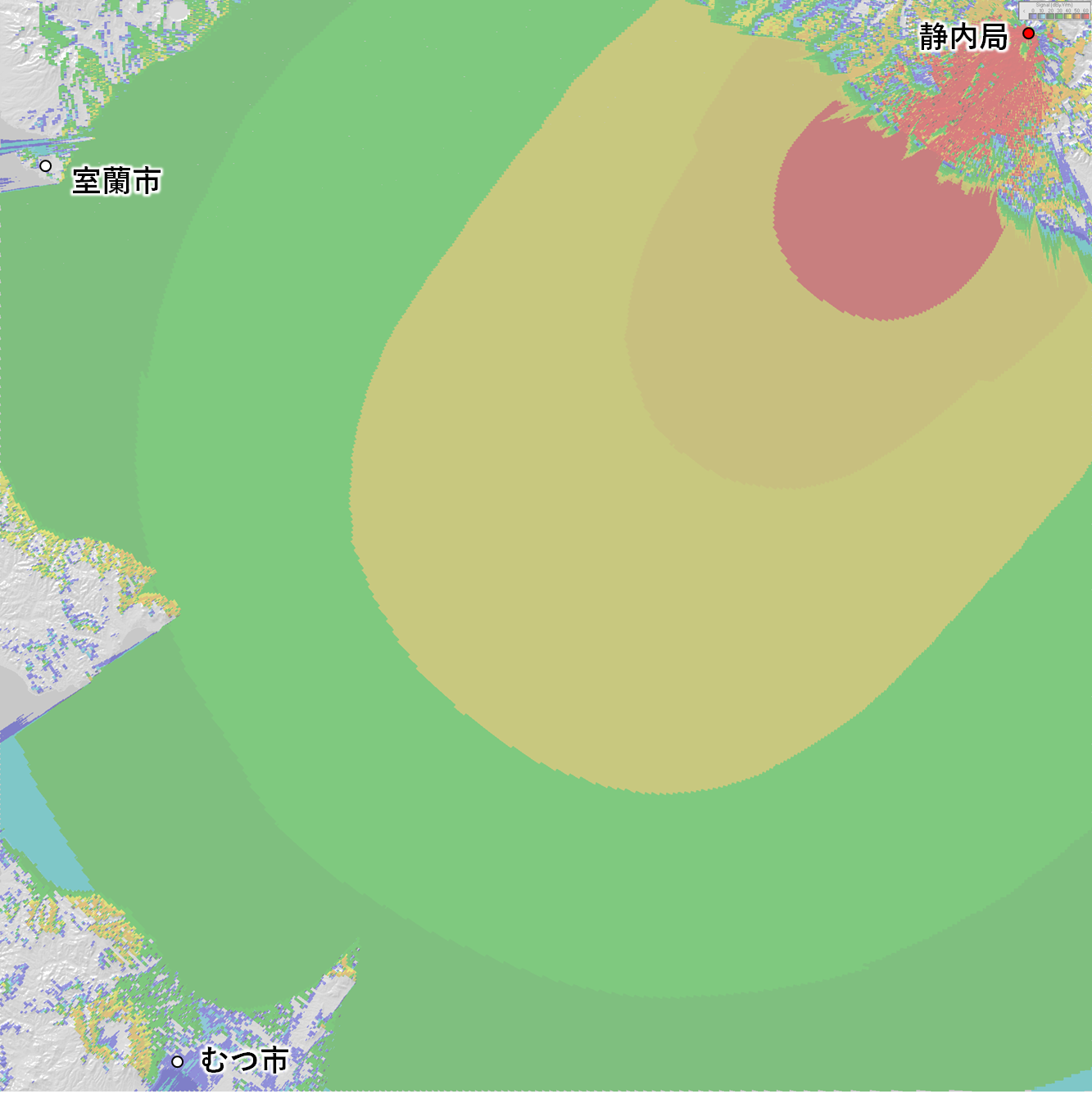

【Radio mobileによる静内局電界強度シミュレーション図】
さすがに60dBμV/m以上の赤いエリアは青森県側にほとんどなかった。
Radio mobileは140km四方を2000px四方で描いたので1pxあたりの縦横幅は70mとなるが、釜臥山付近で全部で5pxマスが赤くなった。ごく僅かだが60dBμV/mで届く場所はあるのか……静内局の出力が10倍の100Wだったら受信電界強度が60dBμV/m以上になる地域は結構広がるようで、下北には50dBμV/m以上の橙色のエリアの分布がみえる。
北海道の放送局は静内局の電波を青森県まで届ける必要が無いのでERP=68Wとしてこの結果だが、東京と札幌を無線電話で繋ぐ必要があった逓信省なり電電公社は、それなりの高出力と高利得アンテナでVHFの回線を確保したはずである。パワーさえあれば届くのが間違いない地形条件なのだ。
ならば地デジも受かるかもしれないと思うところだが、どうにもならないのが混信だ。
静内局のCH構成は若い順に32chがEテレ室蘭(JOIZ)、35chが札幌テレビ放送(STV)、37chが北海道文化放送(UHB)、39chが北海道テレビ放送(HTB)、41chが北海道放送(HBC)、42chがテレビ北海道(TVh)、50chがNHK総合室蘭(JOIQ)である。
静内の7波中、混信にならない可能性が高いのは、37chのUHBと39chのHTBの2波だけである。
41chのHBCと42chのTVhは、同じ釜臥山に青森朝日放送(ABA)とNHK総合青森(JOTG)のむつ中継局があり、これは混信で受信不可だろう。
IZとSTV、IQも、近隣の大畑局や袰部局、1kWの青森局、烏帽子岳の上北外ヶ浜局、果ては岩手の折爪岳から飛来する二戸局など影響を受けそうな混信波は複数あり、これらを振り切れるかどうか。
50chの岩手めんこいテレビ(MIT)二戸局が釜臥山まで届くのかと思う方もいるかもしれないが、逓信省のVHF回線で釜臥無線中継所の東京方の対向局だったのは折爪無線中継所である。

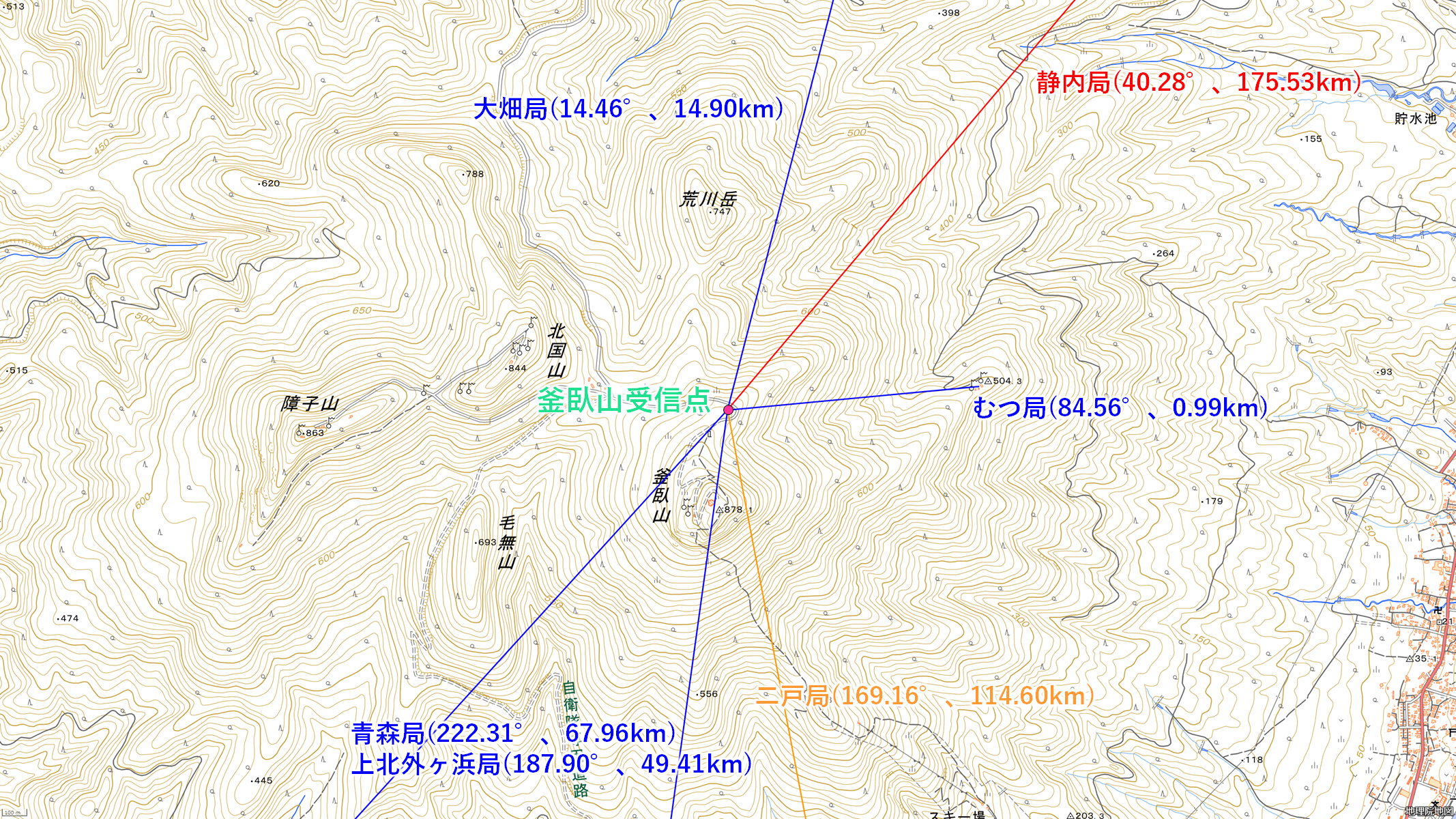

【静内局は北東方向から飛来する】
一応、釜臥山山頂北側の駐車場を受信点とすれば、二戸局と上北外ヶ浜局、青森局は釜臥山頂の陰になり見通しはなくなる条件ではあるが、山岳回折が生じてしまうと混信は避けられない。静内局で受信可能性が高い本命はUHBとHTBだが、釜臥山が混信波ブロックを果たしてくれればSTVとIQも何とかなるかもしれない。やってみないと分からないがIZは見通し内にある大畑局の混信の餌食か果たして。
いつもと同じようにアンテナはマスプロ電工・LS56、ブースターはサイトウコムウェア・AMP-UK、ケーブルはマスプロ電工・S5CFB20Mを3m、受信機はSHARP・AQUOS(受信電力値が7デシ下方ずれ)で、静内局受信に挑む。

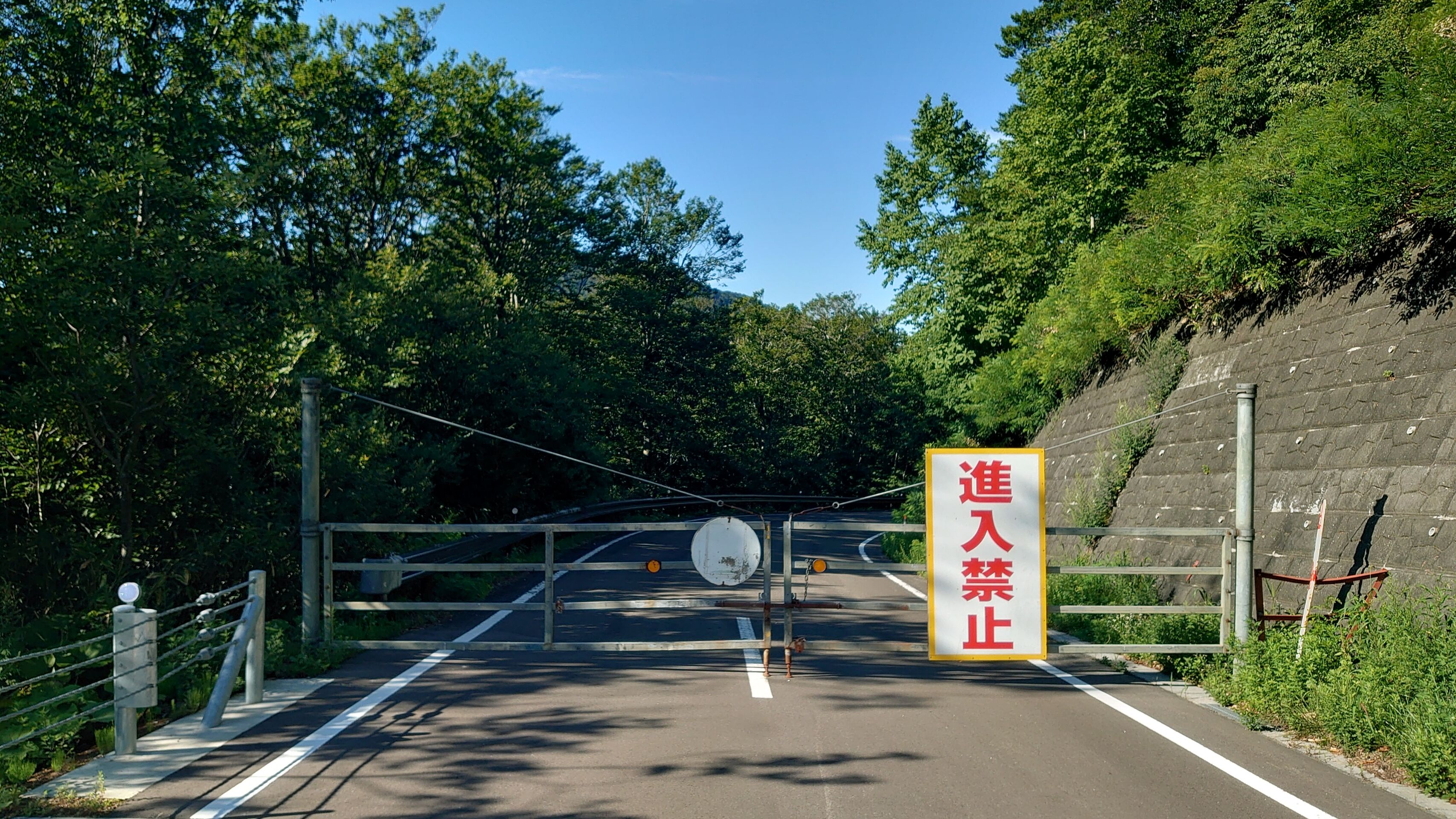

【釜臥山展望台への市道は8時半開門】
釜臥山には青森県道4号むつ恐山公園大畑線から分岐するむつ市道・かまふせパノラマラインで向かうことになる。
冬季は閉鎖されてしまうため、釜臥山で受信実験が可能なのは雪解けから晩秋までの期間で、しかも朝8時半以降に限られる。観光客の少ない時間帯を狙って朝一でゲートオープンを待ち、貸し切り状態の展望台駐車場で静内局受信を行った。
むつ局と混信しない5波のうち35chのSTVと37chのUHB、39chのHTBがフルセグ復調し、32chのIZと50chのIQもワンセグ復調した。
青森や岩手の局との混信があるchはワンセグ対応のスマホにも接続して受像画面も確認したが、間違いなくSTVとIZ、IQであった。
そして混信がないUHBとHTBのC/Nは23dB以上をたたき出し、青森市の雲谷で受信する函館局よりも成績が良いくらいだ。出力にしてみれば1kWの函館局と10Wの静内局で20dB違うが、指向性の相性が良ければ出力差の20dBなど容易に逆転できるのだ。

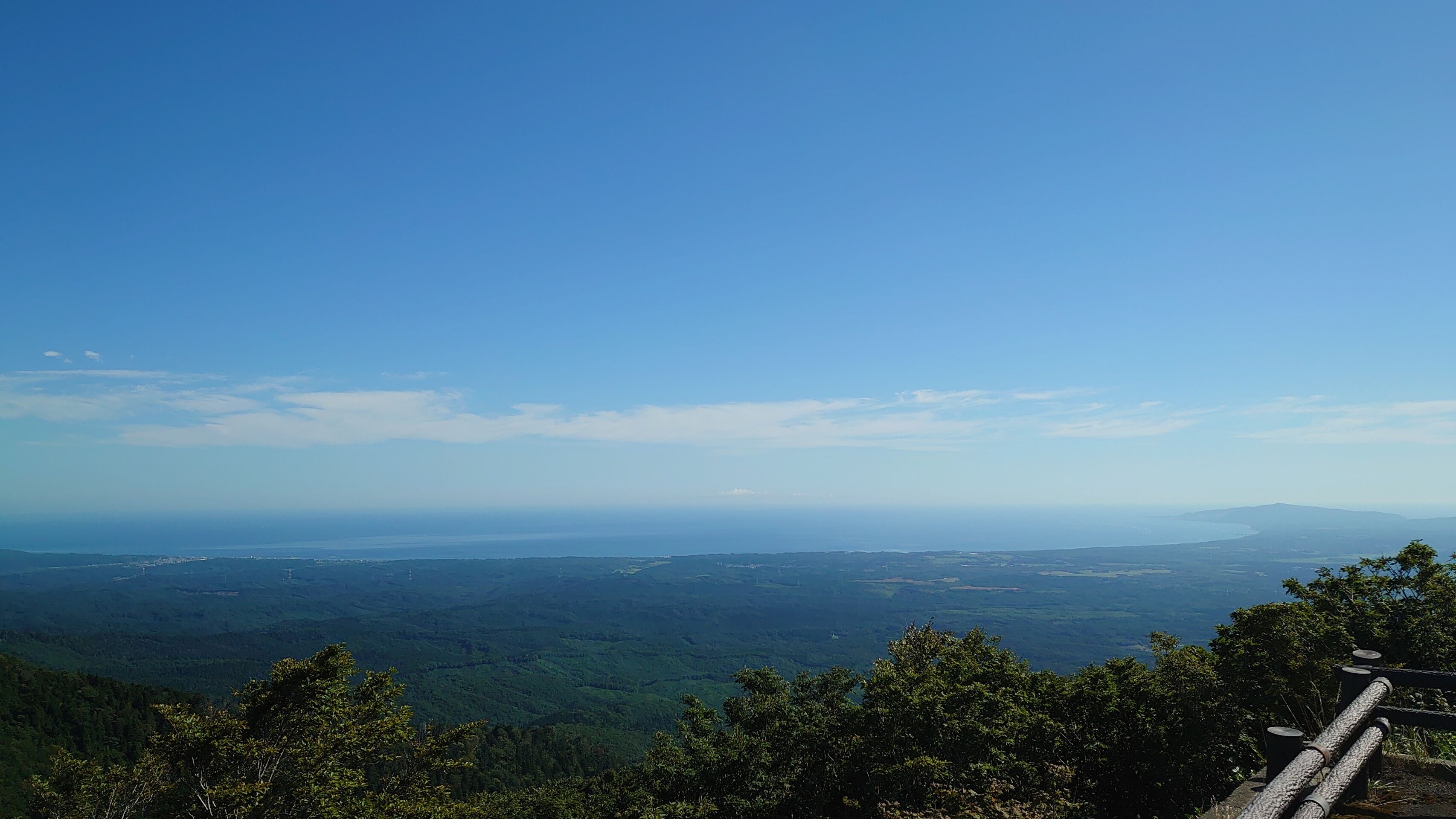

【肉眼でも日高山脈が見える地形ではあるらしい】
それにしてもUHFの電波の見通し内にあれば、出力10W・ERP=68Wでも、170kmくらいの距離は通るものなのだな。これが山岳回折なら、届かぬ結果であっただろう。
釜臥山からは静内局がある笹山をはじめ日高山脈も肉眼で目視できる地形条件になっているが、実際のところは寒流の千島海流上空を流れてくる偏東風・やませの影響で、下北と北海道の間の太平洋は霧や雨が降る湿潤な大気に覆われがちなため、見えたら奇跡と言ってもよいのかもしれない。

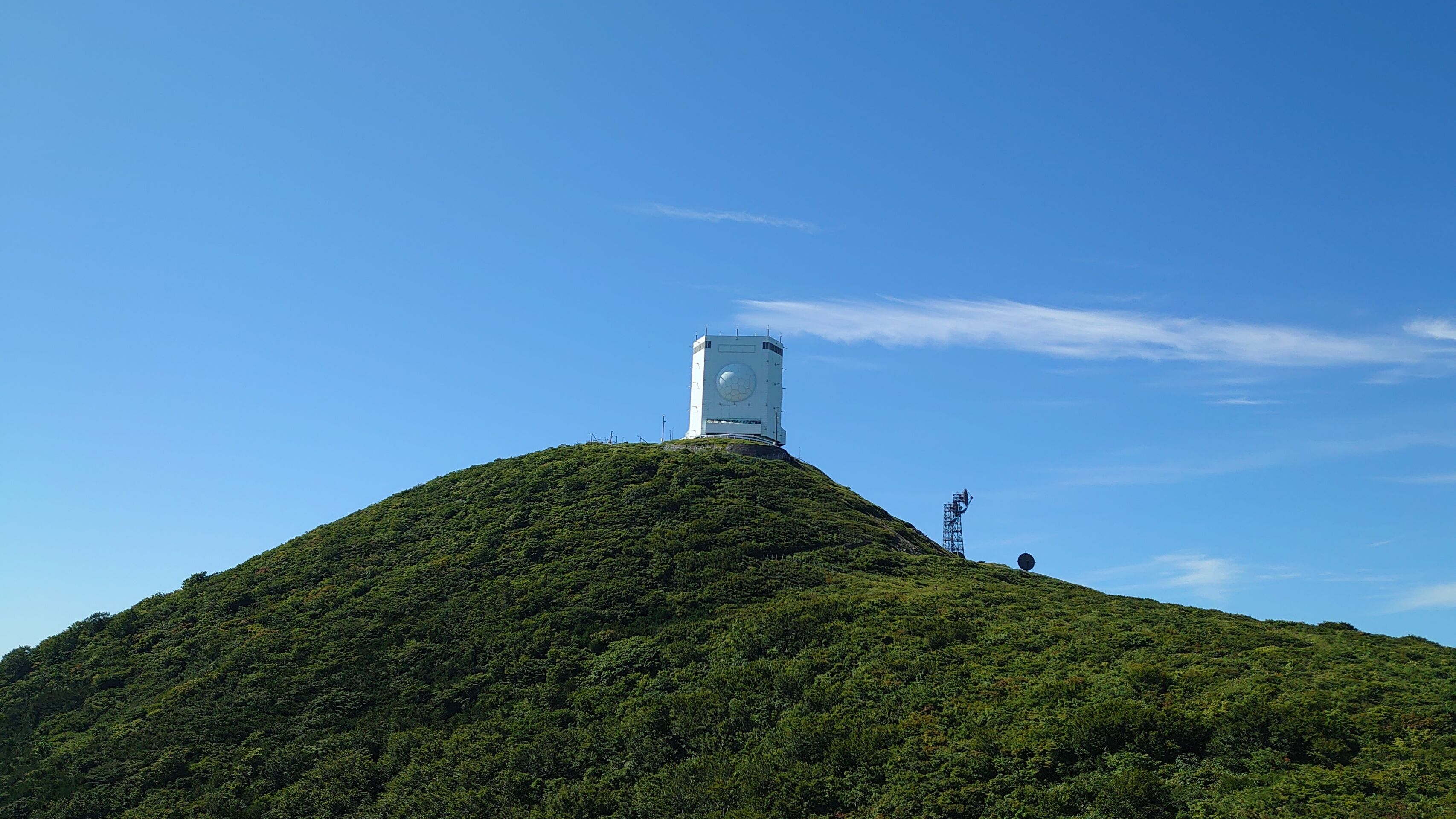

【釜臥山頂のガメラレーダー】
釜臥山や近隣の北国山、障子山には数多くの無線鉄塔が林立していて、青森県でも最大規模の電波銀座なのではないかという気がする。
現代のようにデジタルの標高データや地形解析ソフトもない1940年代に、肉眼でも滅多に見えない北海道日高の笹山と青森県下北の釜臥山でVHFの見通し内通信ができると突き止めた逓信省の無線技術者の慧眼に脱帽である。米澤滋が開発したVHF多重無線電話回線が、1940(昭和15)年に平舘石崎−渡島当別間で世界で初めて実用化されてからわずか8年後には、釜臥−笹山の170�匍蕕硫鸚�を作っていたのだ。
電電公社のマイクロ回線が釜臥−笹山を通ることはなかったが、受信しようと思えば地デジの静内局も釜臥山に通ることが分かった。

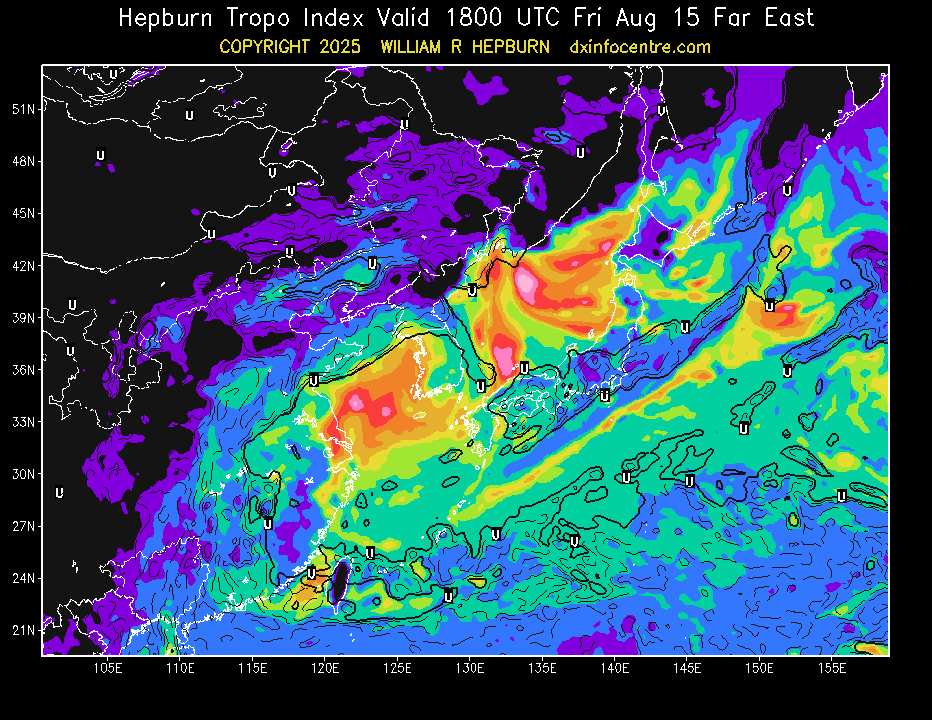

【William R. Hepburn氏の予報サイトから引用】
ただ一つ気がかりなのは、William R. Hepburn氏の予報サイトをみると、若干のラジオダクトの可能性も否定できない状況であった。釧路局がまったく受信できなかったので、ダクトの影響はないような気がするが、本来ならラジオダクトがなくなる冬季に確かめられれば良い。冬に釜臥山に一般人が来ることは限りなく不可能に近いのが残念だ。

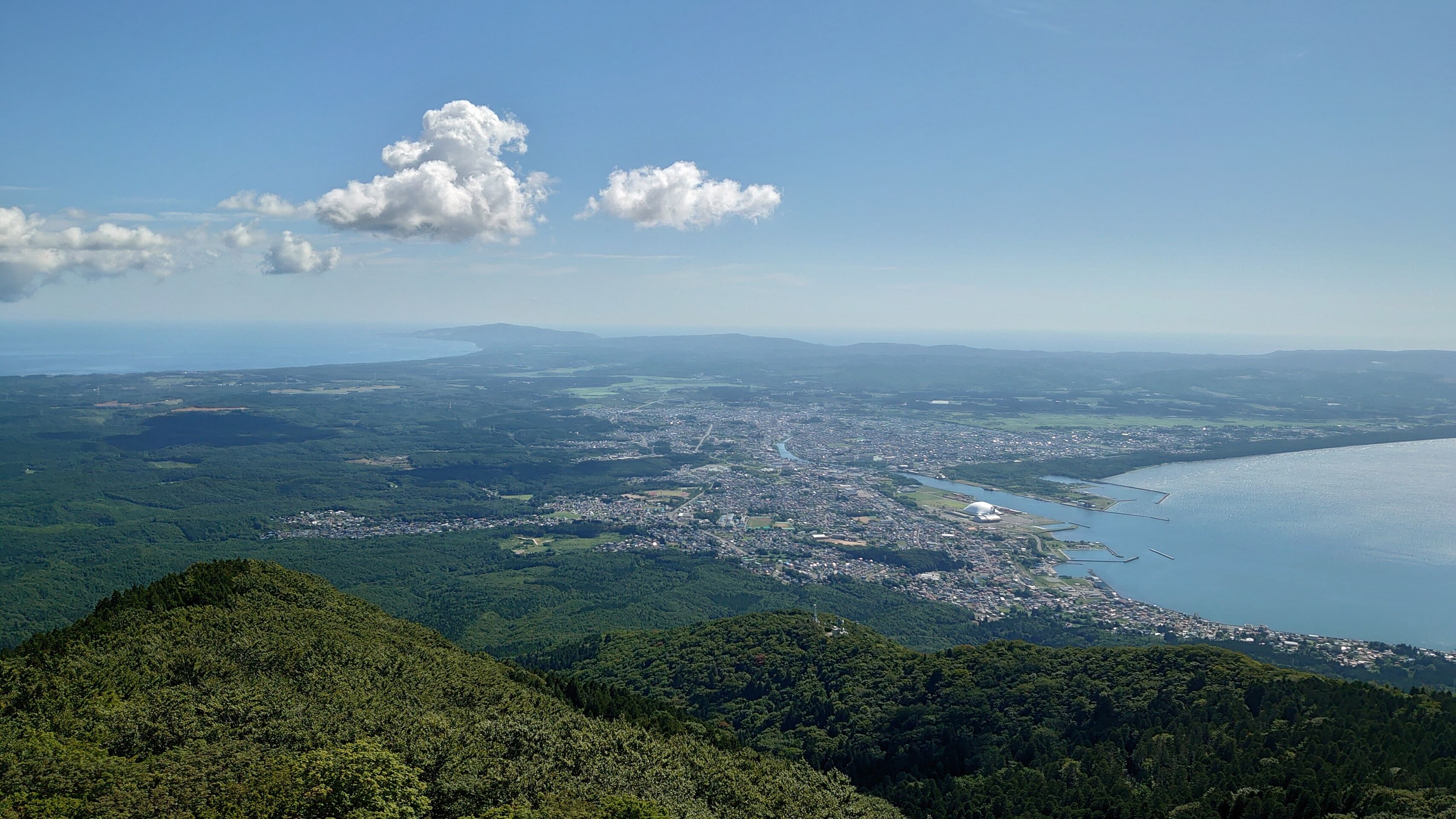

【釜臥山展望台から望むむつ市】
静内局の受信を確認した後は、展望台からむつ市と往年の釜臥無線中継所跡地を眺め、そして県道4号と青森県道174号長坂大湊線で大湊に降りた。
釜臥無線中継所は日本電信電話公社東北電気通信局(1964)「東北電信電話史資料 昭和後期時代における東北地方の無線のすがた(その一)」によれば釜臥山の山頂ではなく中腹の標高500m地点に置局されたといい、当時の国土地理院地形図の情報や地形条件などを勘案すると、今の地デジのむつ中継局の位置で間違いなさそうである(こちらへの道路は最終人家の地点から路面がグチャグチャに崩壊していて進入を断念した)。
むつ市大湊では、往年の釜臥無線中継所の東京方の対向局・折爪無線中継所と同じ折爪岳から飛んでくるもう一件のUHF波の受信調査も実施したので記事化しよう。
←クリックでブログランキングに投票！
同回線は東京と札幌を結ぶ60MHz帯の超短波(VHF)多重無線電話回線として、1948(昭和23)年3月31日に逓信省により釜臥無線中継所−笹山無線中継所間が開通した。
その後、電気通信省への組織改編などを経て日本電信電話公社(電電公社)が承継したが、1952(昭和27)年6月10日に石崎−当別に200MHz回線が開通すると徐々に津軽海峡(津軽半島−松前半島)経由が重要視されるようになり、1953(昭和28)年6月1日に青森無線中継所(青森市沖館)が完成すると東京−仙台−札幌間の200MHz回線も釜臥−青森−石崎−当別経由の回線に切り替わり、同年10月に釜臥−笹山の回線は廃止された。
残った青森経由のFM多重無線電話回線も、1956(昭和31)年10月にマイクロウェーブ伝送回線の東仙札幹線に北東国土軸の情報通信網の幹線という主役を譲り、1959(昭和34)年11月1日で釜臥無線中継所も廃止となった(出典：日本電信電話公社仙台無線通信部(1978)「東北無線史」)。
釜臥−笹山間の伝搬距離は170kmを優に超え、東京スカイツリーⓇを基準にすると福島県いわき市平や伊豆諸島の神津島、静岡県藤枝市、長野県松本市、新潟県南魚沼市などに相当する距離である。
しかし釜臥山と笹山の標高が高く、肉眼でもUHF波でも水平線を越えて見通し距離内にある。
見通し内にあるからこそ逓信省もVHF電話回線を構築したといえるわけだが、釜臥山で北海道の地デジの静内中継局を受信できるのだろうか。
静内局は出力10W、実効輻射電力(ERP)は68〜69Wで、170kmを超えて来るには少々パワーが足りない気もするが、笹山局と新ひだか町の静内市街地の位置関係を見るとむつ方面への送信指向性は相性がよさそうにも思える(下図参照)。
静内局の送信指向性に関する情報はないので推測に過ぎないが、静内市街地に向けて送信していることは間違いないだろう。静内局から静内市街地と釜臥山への方角差は10°にも満たないので、おそらく釜臥山も送信主方向のコース内にあるはずである。
だがERP=68Wで170km先の釜臥山まで届くかどうか。
こればっかりはRadio mobileでシミュレーションするしかない。笹山の静内局の送信高を780mと推定し、ERPは68W、アンテナはRadio mobileに標準装備のcorner.antを用い、推定220°方向にシミュレーションしてみた。
さすがに60dBμV/m以上の赤いエリアは青森県側にほとんどなかった。
Radio mobileは140km四方を2000px四方で描いたので1pxあたりの縦横幅は70mとなるが、釜臥山付近で全部で5pxマスが赤くなった。ごく僅かだが60dBμV/mで届く場所はあるのか……静内局の出力が10倍の100Wだったら受信電界強度が60dBμV/m以上になる地域は結構広がるようで、下北には50dBμV/m以上の橙色のエリアの分布がみえる。
北海道の放送局は静内局の電波を青森県まで届ける必要が無いのでERP=68Wとしてこの結果だが、東京と札幌を無線電話で繋ぐ必要があった逓信省なり電電公社は、それなりの高出力と高利得アンテナでVHFの回線を確保したはずである。パワーさえあれば届くのが間違いない地形条件なのだ。
ならば地デジも受かるかもしれないと思うところだが、どうにもならないのが混信だ。
静内局のCH構成は若い順に32chがEテレ室蘭(JOIZ)、35chが札幌テレビ放送(STV)、37chが北海道文化放送(UHB)、39chが北海道テレビ放送(HTB)、41chが北海道放送(HBC)、42chがテレビ北海道(TVh)、50chがNHK総合室蘭(JOIQ)である。
| むつ市釜臥山での静内局CH重複状況 | |||||||||
| CH | 静内 (10W) | むつ (10W) | 大畑 (0.3W) | 袰部 (0.05W) | 青森 (1kW) | 上北 外ヶ浜 (3W) | 二戸 (100W) | 苫小牧 (10W) | |
| 32 | IZ | ABA | ABA | ||||||
| 35 | STV | TG | |||||||
| 37 | UHB | ||||||||
| 39 | HTB | ||||||||
| 41 | HBC | ABA | HBC | ||||||
| 42 | TVh | TG | TVh | ||||||
| 50 | IQ | ATV | MIT | ||||||
静内の7波中、混信にならない可能性が高いのは、37chのUHBと39chのHTBの2波だけである。
41chのHBCと42chのTVhは、同じ釜臥山に青森朝日放送(ABA)とNHK総合青森(JOTG)のむつ中継局があり、これは混信で受信不可だろう。
IZとSTV、IQも、近隣の大畑局や袰部局、1kWの青森局、烏帽子岳の上北外ヶ浜局、果ては岩手の折爪岳から飛来する二戸局など影響を受けそうな混信波は複数あり、これらを振り切れるかどうか。
50chの岩手めんこいテレビ(MIT)二戸局が釜臥山まで届くのかと思う方もいるかもしれないが、逓信省のVHF回線で釜臥無線中継所の東京方の対向局だったのは折爪無線中継所である。
一応、釜臥山山頂北側の駐車場を受信点とすれば、二戸局と上北外ヶ浜局、青森局は釜臥山頂の陰になり見通しはなくなる条件ではあるが、山岳回折が生じてしまうと混信は避けられない。静内局で受信可能性が高い本命はUHBとHTBだが、釜臥山が混信波ブロックを果たしてくれればSTVとIQも何とかなるかもしれない。やってみないと分からないがIZは見通し内にある大畑局の混信の餌食か果たして。
いつもと同じようにアンテナはマスプロ電工・LS56、ブースターはサイトウコムウェア・AMP-UK、ケーブルはマスプロ電工・S5CFB20Mを3m、受信機はSHARP・AQUOS(受信電力値が7デシ下方ずれ)で、静内局受信に挑む。
釜臥山には青森県道4号むつ恐山公園大畑線から分岐するむつ市道・かまふせパノラマラインで向かうことになる。
冬季は閉鎖されてしまうため、釜臥山で受信実験が可能なのは雪解けから晩秋までの期間で、しかも朝8時半以降に限られる。観光客の少ない時間帯を狙って朝一でゲートオープンを待ち、貸し切り状態の展望台駐車場で静内局受信を行った。
| むつ市釜臥山 静内4波受信データ(2025/8/16) | |
| FEM表示画面 | 表示値 |

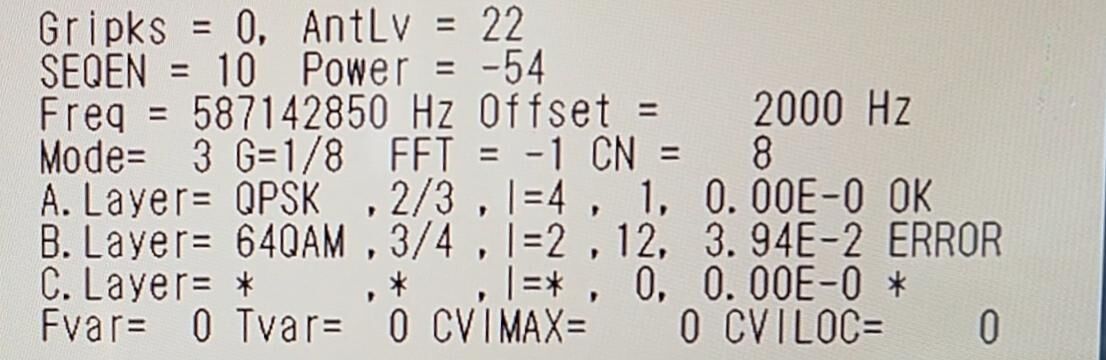

 | NHK Eテレ室蘭(JOIZ) 静内局UHF32ch AntLV=22 POWER=-47dBm C/N=8dB BER 3.94E-2 |

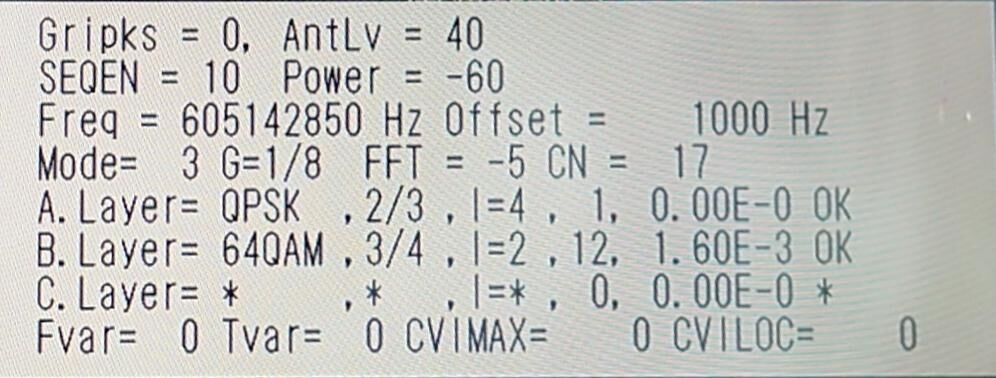

 | 札幌テレビ放送(STV) 静内局UHF35ch AntLV=40 POWER=-53dBm C/N=17dB BER 1.60E-3 |

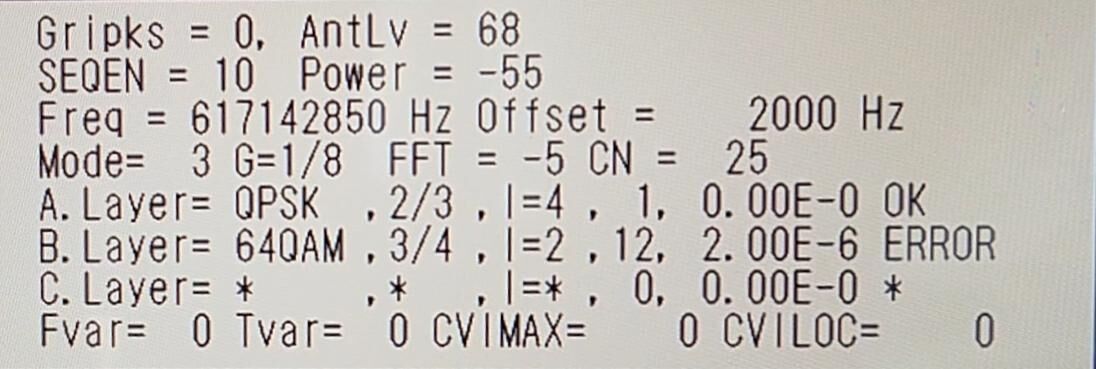

 | 北海道文化放送(UHB) 静内局UHF37ch AntLV=68 POWER=-48dBm C/N=25dB BER 2.00E-6 |

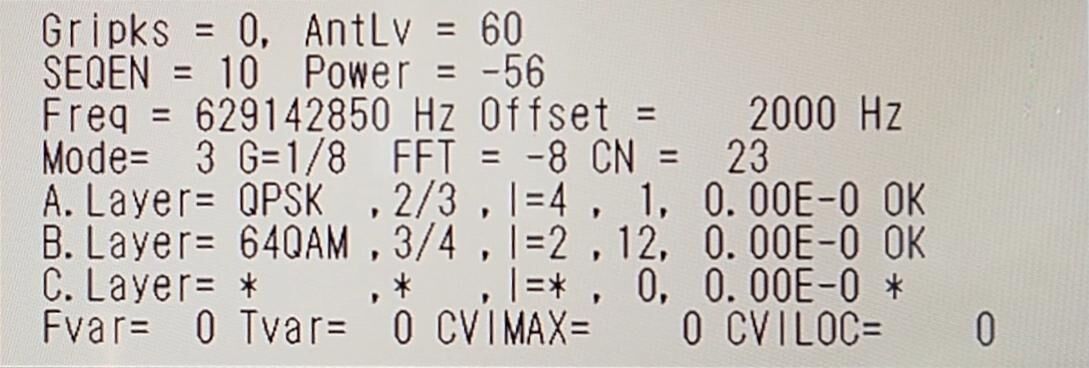

 | 北海道テレビ放送(HTB) 静内局UHF39ch AntLV=60 POWER=-49dBm C/N=23dB BER 0.00E-0 |

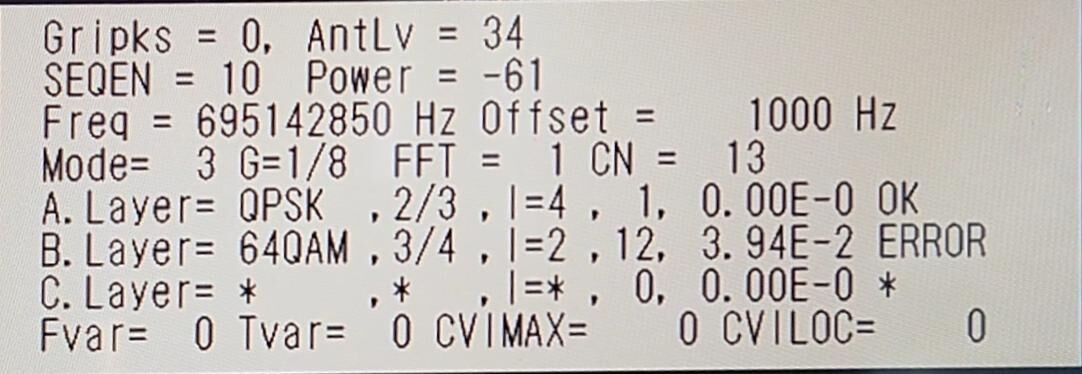

 | NHK総合・室蘭(JOIQ) 静内局UHF50ch AntLV=34 POWER=-54dBm C/N=13dB BER 3.94E-2 |
むつ局と混信しない5波のうち35chのSTVと37chのUHB、39chのHTBがフルセグ復調し、32chのIZと50chのIQもワンセグ復調した。
青森や岩手の局との混信があるchはワンセグ対応のスマホにも接続して受像画面も確認したが、間違いなくSTVとIZ、IQであった。
そして混信がないUHBとHTBのC/Nは23dB以上をたたき出し、青森市の雲谷で受信する函館局よりも成績が良いくらいだ。出力にしてみれば1kWの函館局と10Wの静内局で20dB違うが、指向性の相性が良ければ出力差の20dBなど容易に逆転できるのだ。
それにしてもUHFの電波の見通し内にあれば、出力10W・ERP=68Wでも、170kmくらいの距離は通るものなのだな。これが山岳回折なら、届かぬ結果であっただろう。
釜臥山からは静内局がある笹山をはじめ日高山脈も肉眼で目視できる地形条件になっているが、実際のところは寒流の千島海流上空を流れてくる偏東風・やませの影響で、下北と北海道の間の太平洋は霧や雨が降る湿潤な大気に覆われがちなため、見えたら奇跡と言ってもよいのかもしれない。
釜臥山や近隣の北国山、障子山には数多くの無線鉄塔が林立していて、青森県でも最大規模の電波銀座なのではないかという気がする。
現代のようにデジタルの標高データや地形解析ソフトもない1940年代に、肉眼でも滅多に見えない北海道日高の笹山と青森県下北の釜臥山でVHFの見通し内通信ができると突き止めた逓信省の無線技術者の慧眼に脱帽である。米澤滋が開発したVHF多重無線電話回線が、1940(昭和15)年に平舘石崎−渡島当別間で世界で初めて実用化されてからわずか8年後には、釜臥−笹山の170�匍蕕硫鸚�を作っていたのだ。
電電公社のマイクロ回線が釜臥−笹山を通ることはなかったが、受信しようと思えば地デジの静内局も釜臥山に通ることが分かった。
ただ一つ気がかりなのは、William R. Hepburn氏の予報サイトをみると、若干のラジオダクトの可能性も否定できない状況であった。釧路局がまったく受信できなかったので、ダクトの影響はないような気がするが、本来ならラジオダクトがなくなる冬季に確かめられれば良い。冬に釜臥山に一般人が来ることは限りなく不可能に近いのが残念だ。
静内局の受信を確認した後は、展望台からむつ市と往年の釜臥無線中継所跡地を眺め、そして県道4号と青森県道174号長坂大湊線で大湊に降りた。
釜臥無線中継所は日本電信電話公社東北電気通信局(1964)「東北電信電話史資料 昭和後期時代における東北地方の無線のすがた(その一)」によれば釜臥山の山頂ではなく中腹の標高500m地点に置局されたといい、当時の国土地理院地形図の情報や地形条件などを勘案すると、今の地デジのむつ中継局の位置で間違いなさそうである(こちらへの道路は最終人家の地点から路面がグチャグチャに崩壊していて進入を断念した)。
むつ市大湊では、往年の釜臥無線中継所の東京方の対向局・折爪無線中継所と同じ折爪岳から飛んでくるもう一件のUHF波の受信調査も実施したので記事化しよう。
←クリックでブログランキングに投票！
