先日、山形県鶴岡市の加茂水族館へ向けE7 日本海東北道を南下しているときのこと。
大内JCTの標識を見て「大内といえば由利本荘のCATVがテレビユー山形(TUY)を受信している所だよな」と、手動でUHF20chを設定したらやっぱりTUY鶴岡局のワンセグが入感。大内あたりならE7走行中でもワンセグが受信できるのだなあと妙に感心したが、本荘に向かって山間部に入ると受信不可に。
どこでもTUYが受信できるわけでもなさそうだなと思いつつ、[14] 本荘の出口標識と子吉川流域の本荘平野が見えてきたころ再度ワンセグ復調。やっぱり地形的に開けると良いのかと画面に表示されている物理chをみると、鶴岡局とは異なるUHF23chなのだ。
ただ間もなくUHF23chでもTUYが受信不可になり、UHF20chも反応がなくなった。
この時は「西蔵王の山形局って23chだったっけ」くらいに思っていたが、後々でんぱでーたさんで確認すると山形局は鶴岡局と同じく20ch。23chで可能性がありそうなのは新庄局である。
てことは送信出力100WのTUY新庄局が由利本荘に山岳回折か！
よもやよもや、移動中に偶然山岳回折の伝搬路を見つけてしまったというのが、前出のX(旧Twitter)のポストなのである。
帰宅後、さっそくRadio mobileで電波伝搬シミュレーションを実施した。
新庄局についての情報は詳しくわからないため、「送信塔見て歩き」さんの「変形の６Ｌ１段４面構成です。正五角形の東側１面がない形」という情報を参考にした。
どういう形状かわからないが新庄局より北側にも送信されているとみて、室蘭局の電波伝搬シミュレーションで偽造した4面アンテナデータを用い、TUY新庄局の受信電界強度60dBμV/m以上の赤色と50dBμV/m以上の橙色のエリアのみまず塗った。
続いて本荘ICの付近に回折する山を萱岳東方の1030mの高地と特定し、受信電界強度60dBμV/m以上の赤色であることを確認し、337.30°方向に山岳回折シミュレーションする。

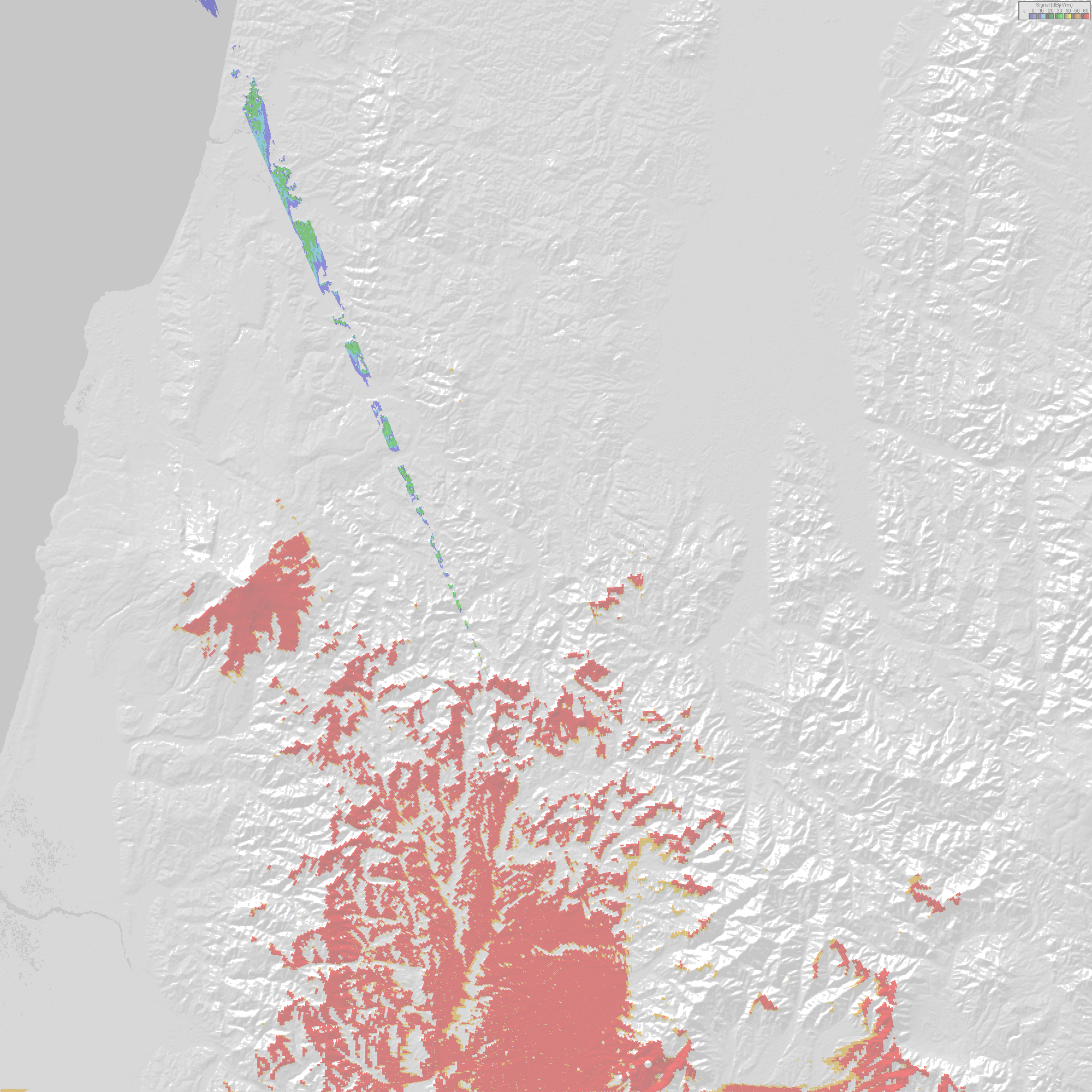

【TUY新庄局の50dBμV/m以上のエリアと本荘方面への山岳回折推定受信電界強度MAP】
山岳回折の伝搬シミュレーションはフルカラーで描画したが、送信出力1kWのシミュレーションのときに使うERP(実効輻射電力)=0.3Wではなく、10dB下げてERP=0.03Wでシミュレーションした。このERPの設定については実測経験上、何となく合っていそうな感じがするだけで、あまり根拠はない。
10dB下げても本荘IC付近まで山岳回折の伝搬路が伸びるというシミュレーション結果が出た。
異常伝搬でたまたま受信できたものなのか、常に受信できるレベルなのかはわからないが、地形的には問題なさそうだ。山岳回折点となる萱岳東方の1030mの高地は、電波到来方向となる南東側には落差40〜50mという急崖があり、強烈なナイフエッジ効果が得られそうな地形である。
【TUY新庄局の山岳回折点となる萱森東方の1030mの高地周辺地形図】
X(旧Twitter)のポストのとおり、本荘でTUYを遠距離受信したいなら鶴岡局を受信するか、あるいはケーブルテレビに加入するのが定石である。新庄局は選択肢としては存在するが、使い物になるのかどうかは未知数なので遠距離受信マニア以外にはおススメできない。
だが、ケーブルテレビも存在しない湯沢や横手方面にTUY新庄局が希望となりうるのかどうかは見ておこうかと思う。

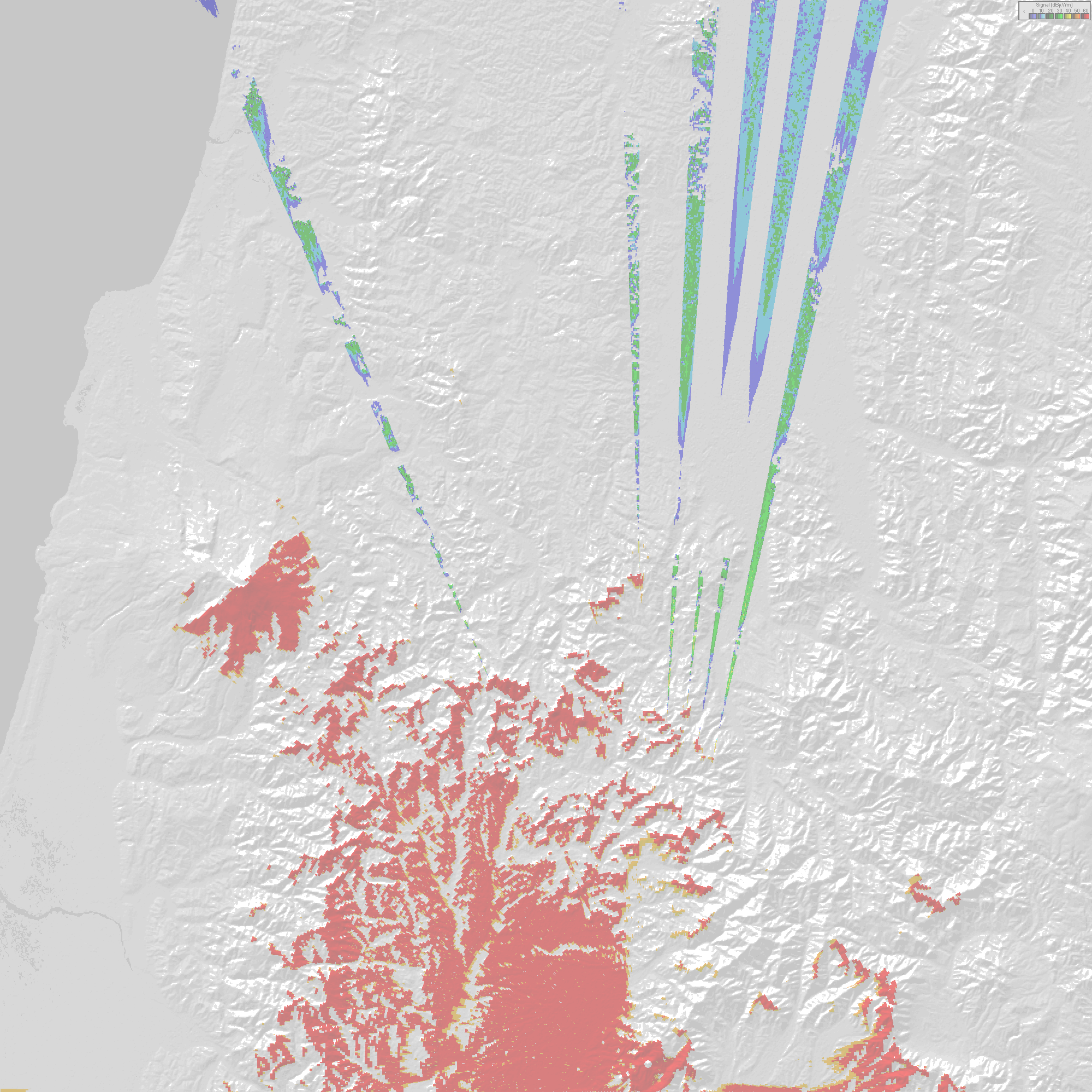

【TUY新庄局の50dBμV/m以上のエリアと秋田県南への山岳回折推定受信電界強度MAP】
由利本荘への伝搬路シミュレーションと同じ手法で、湯沢市や横手市などへTUY新庄局が回折ができるか県境地帯の峰々でシミュレーションすると、なかなか有望な伝搬線がいくつか描かれた。
でもシミュレーション通りなら、遠距離受信に成功する人たちが出現するよね、となろうか。
「泣く子と地頭と混信には勝てぬ」と古から言はれているではなゐか。
大仙市(旧大曲市)にあるNHK総合・秋田(JOUK)大曲局が、TUY新庄局と同じUHF23chである。
大曲中継局については、実際に現地を訪問したぽいふる氏の情報を参考にシミュレーションするものとし、受信電界強度40dBμV/m以上の地域を黒で塗りつぶした。

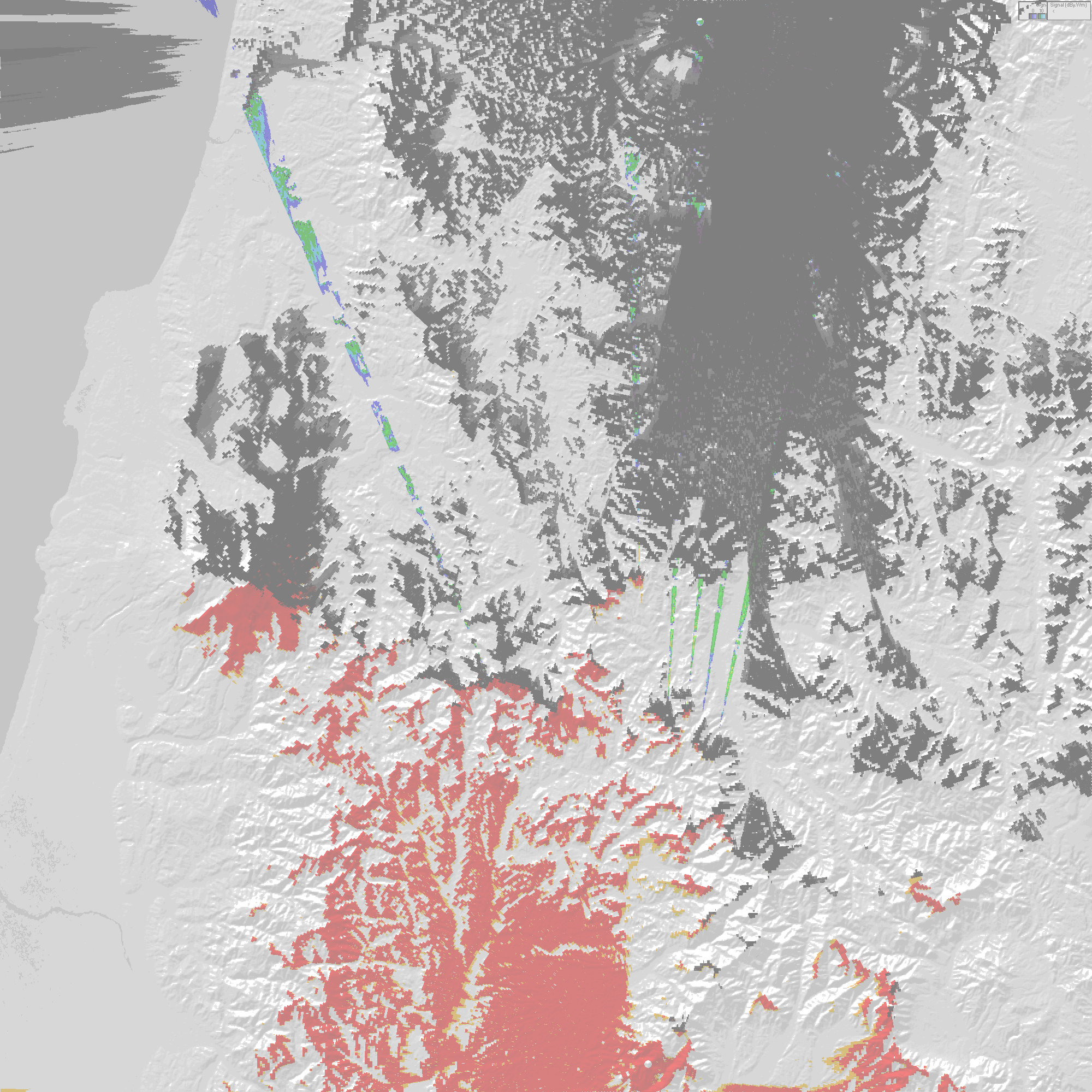

【TUY新庄局にNHK大曲局を重ねた推定受信電界強度MAP】
横手盆地方面、TUY新庄局の山岳回折伝搬路はものの見事にNHK総合・秋田(JOUK)大曲局の黒いエリアで上塗りされてしまった。
この混信を振り切ってTUY新庄局を復調に持ち込むのは極めて困難だと言わざるを得ないのではないか。
しかし本記事を公開する2025年9月中下旬にTBS系列で放送されている「世界陸上」はTVerでは配信されておらず、湯沢や横手方面では秋田県外のTBS系列局を遠距離受信するしか手立てがないのである。
どうにかTUY新庄局が奇跡的に受信できる可能性がある場所はないのか。

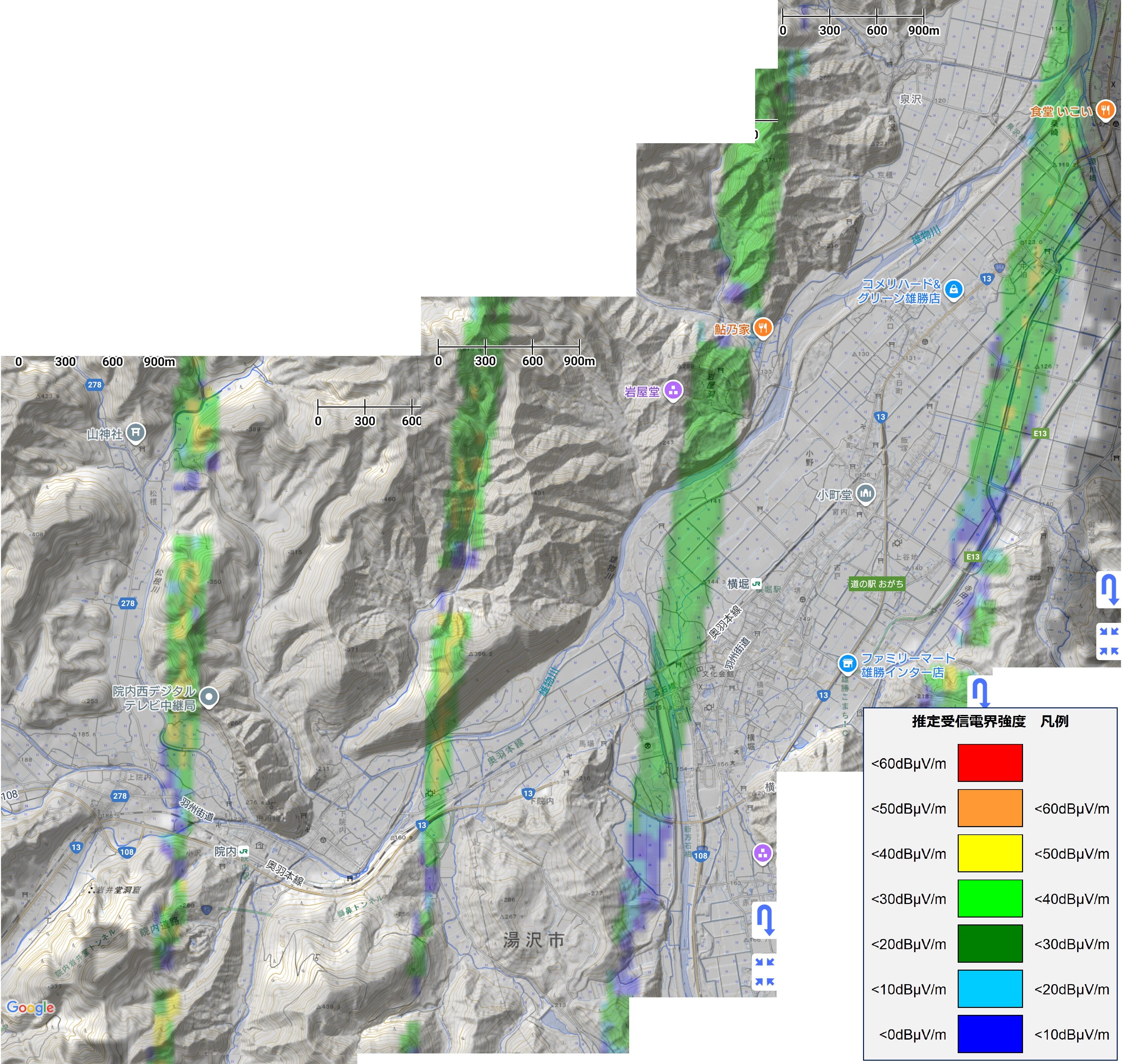

【TUY新庄局の推定受信電界強度MAP】
可能性は低いが、望みがあるとすれば旧雄勝郡雄勝町。
湯沢市南部の旧雄勝町の一部であれば、桧山がNHK総合・秋田(JOUK)大曲局の伝搬を遮断することから、TUY新庄局が山岳回折で復調する可能性はあるというシミュレーション結果になる。
ただ、いかんせん100W局の山岳回折がどの程度成立するのかは私もわからないし、全く保証は出来ない。
それに、ざっとシミュレーション結果の地図をみても、受信に適した位置に人家があまりない。
可能性があるとすれば水田地帯の中や、山林の中の見通しが良い場所に限られるうえ、雄物川水系上流の谷筋であるから、新庄方向をみたときに目の前に山が迫っている条件では厳しかろう。

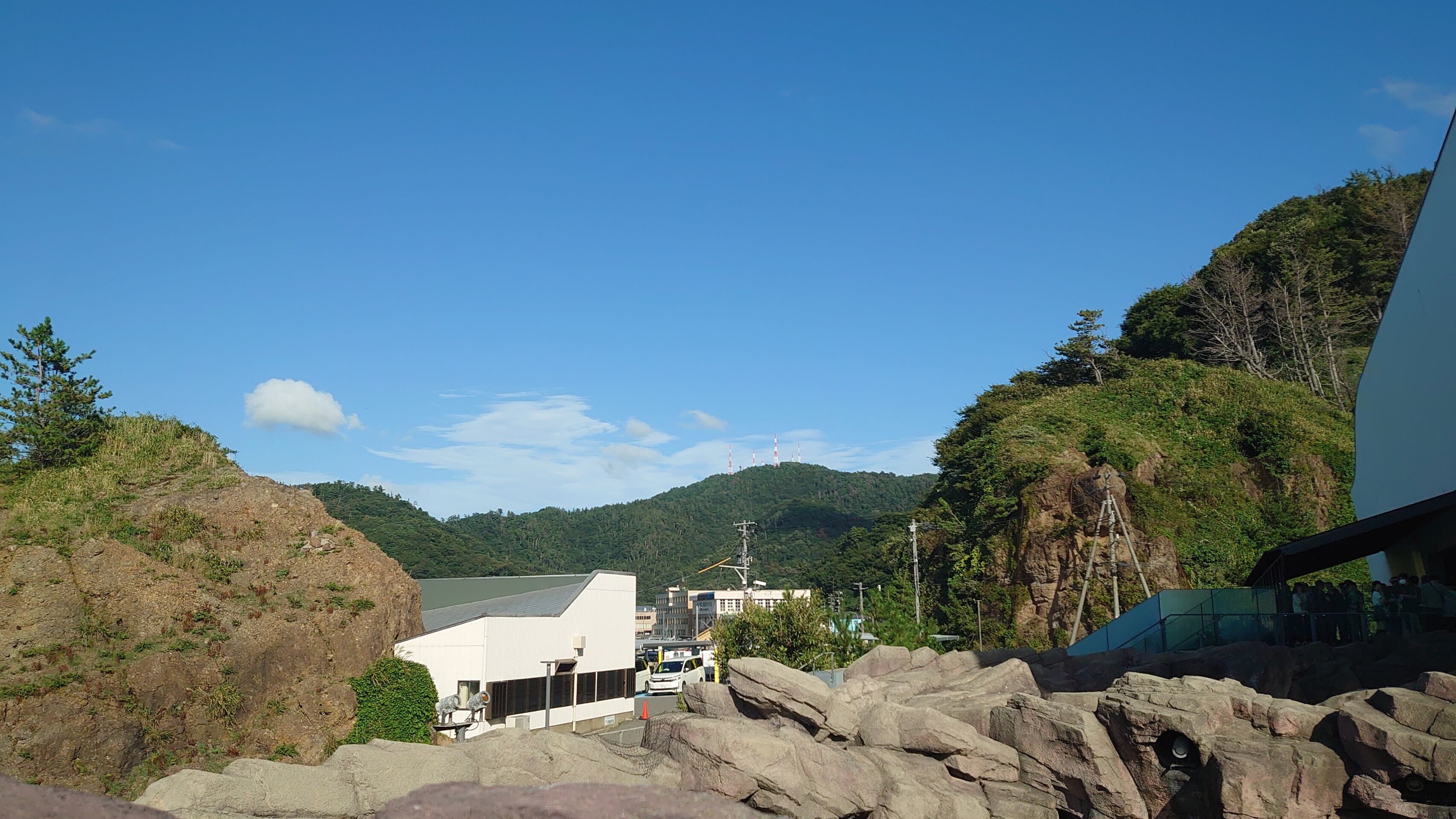

【加茂水族館内から遠望する高館山の鶴岡中継局鉄塔群】
これが同じ秋田県内でも県北の大館や鹿角なら青森から気軽に受信調査にも出かけられるのだが、いかんせん県南である。
本荘IC付近で受信できたTUY新庄局が異常伝搬によるものなのか、常時受信できるレベルなのかも不明である。
本当は出力的に大きな鶴岡局や、山形局の山岳回折が横手や湯沢に届きそうなら望みがあるが、どちらも地形的には厳しく、地形だけなら新庄局が最適である。
どうにか「世界陸上」を視聴したい方のお助けになれればと願う。
