北海道放送(HBC)が「オールスター後夜祭」をネットしないという話を聞いたので急きょ企画。
北海道で青森テレビ(ATV)を受信できる地域はどこか？
当日急に思いついた記事なので手短に参りたい。
■むつ中継局
ATVむつ局は下北半島・むつ市の釜臥山中腹にある。逓信省の超短波多重無線電話回線の釜臥無線中継所があった位置と同位置と思われ、「釜臥山(青森県むつ市)で笹山の静内中継局受信実験」の記事でつくった釜臥無線中継所のデータをそのまま流用した。
物理CH=45(665MHz)、出力10W、実効輻射電力58W。
推定で送信高540m、Radio mobileに付属のcorner ant(コーナーアンテナ)を用い、真北方向(0°)に送信していると推測してシミュレーションした。

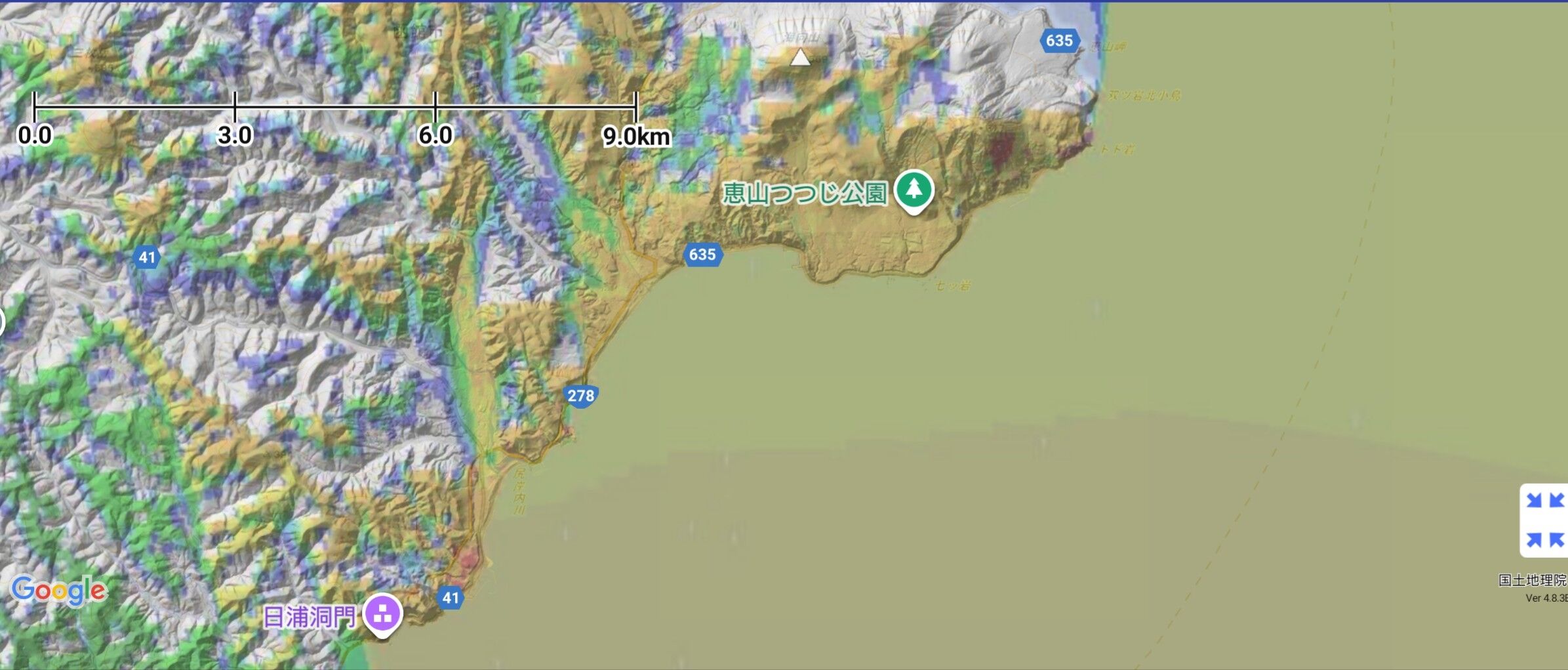

【ATVむつ局推定受信電界(恵山方面)】
残念ながら北海道内の人が住む都市部や集落、住宅地などで受信電界強度が60dBμV/m以上となる地域はなさそうだった。
ただし旧亀田郡恵山町(現函館市)沿岸部には受信電界強度が50dBμV/m以上となる地域が広がっていて、日浦洞門より東側なら受信できる可能性がある。
旧戸井町や旧椴法華村では厳しそう。
■青森局
本命は青森市と五所川原市の境界の馬ノ神山にあるATV青森親局。こちらは函館市内はじめ道南の一部地域で実際に受信できる。
物理CH=30(575MHz)、出力1kW、実効輻射電力7.1kW。

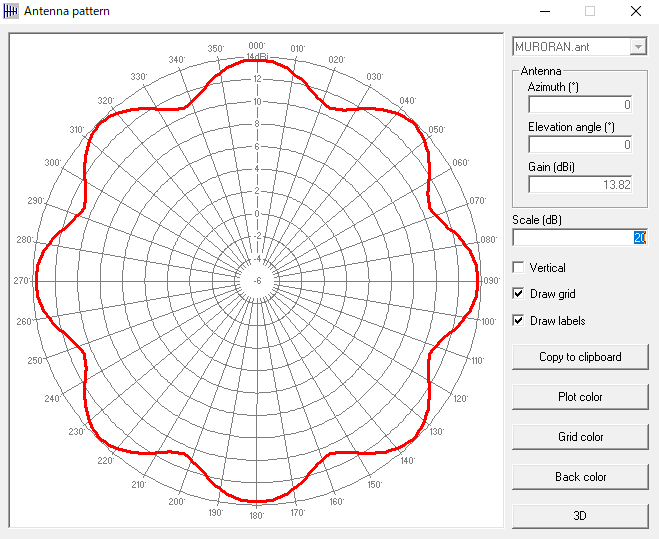

推定で送信高600m、アンテナはこちらの記事で偽造した(推定)室蘭局無指向性アンテナを使用してシミュレーションした。

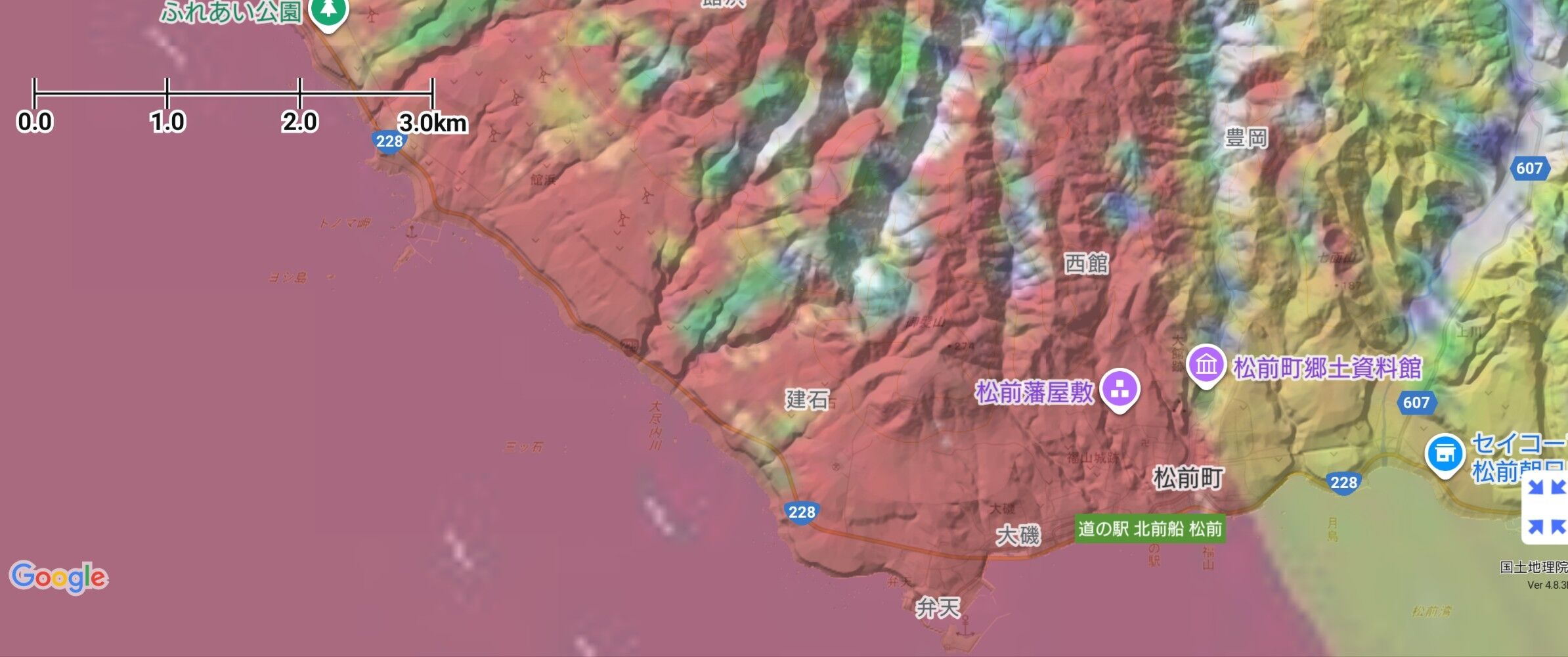

【ATV青森局推定受信電界(松前方面)】
まずは松前方面から。
松前郡松前町は中心部が広い範囲で受信電界強度が60dBμV/m以上となるシミュレーション結果が出た。実際に、当ブログ管理人も松前町内で青森局の受信は確認済み(場所によっては秋田局も受信できる)。
ただし、松前町内でも札前から上ノ国方面は厳しそう。
また隣の福島町は広い範囲で札幌テレビ放送(STV)渡島福島局がATV青森局と30CHで混信するため受信不可だろう。

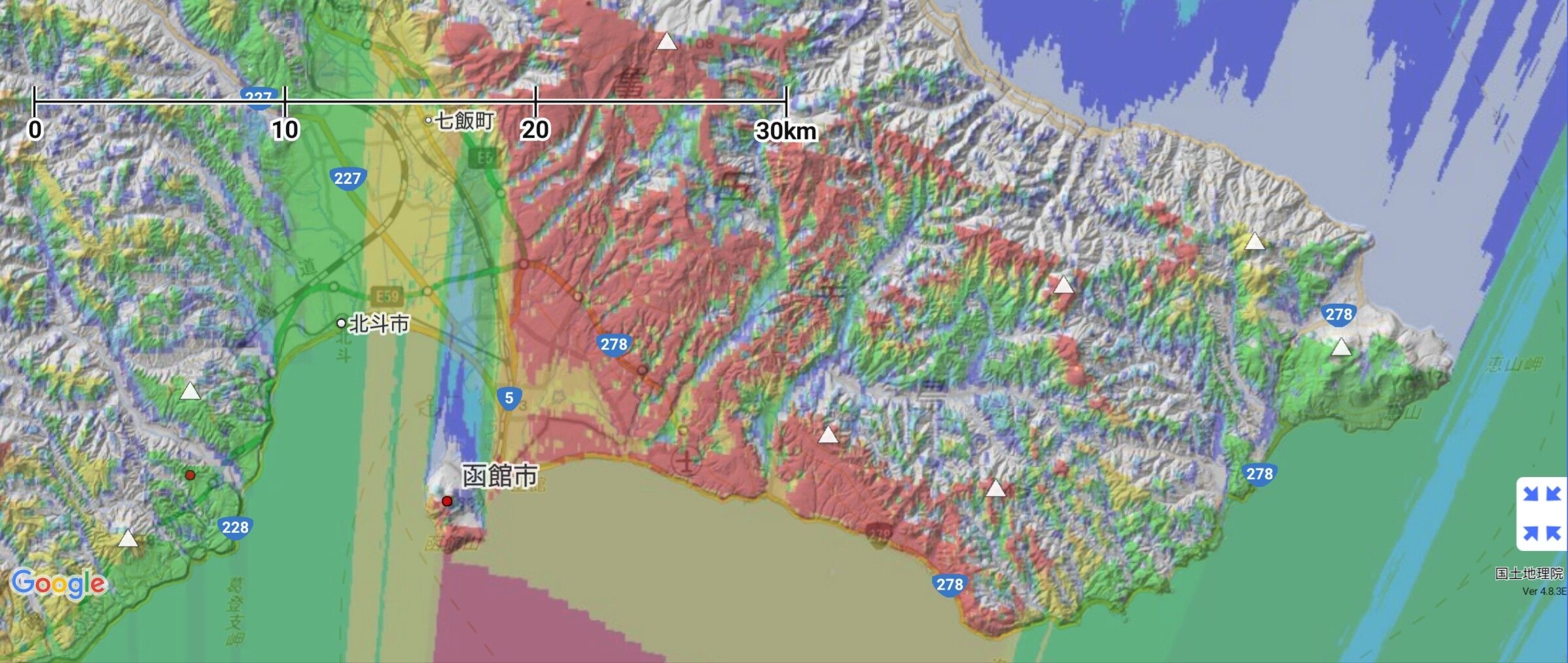

【ATV青森局推定受信電界(函館方面)】
そして函館方面はかなり広い範囲で受信電界強度が60dBμV/m以上となるシミュレーション結果が出た。
当ブログ管理人も函館市内で青森局の受信は確認済み。
少し詳しく見ていく。

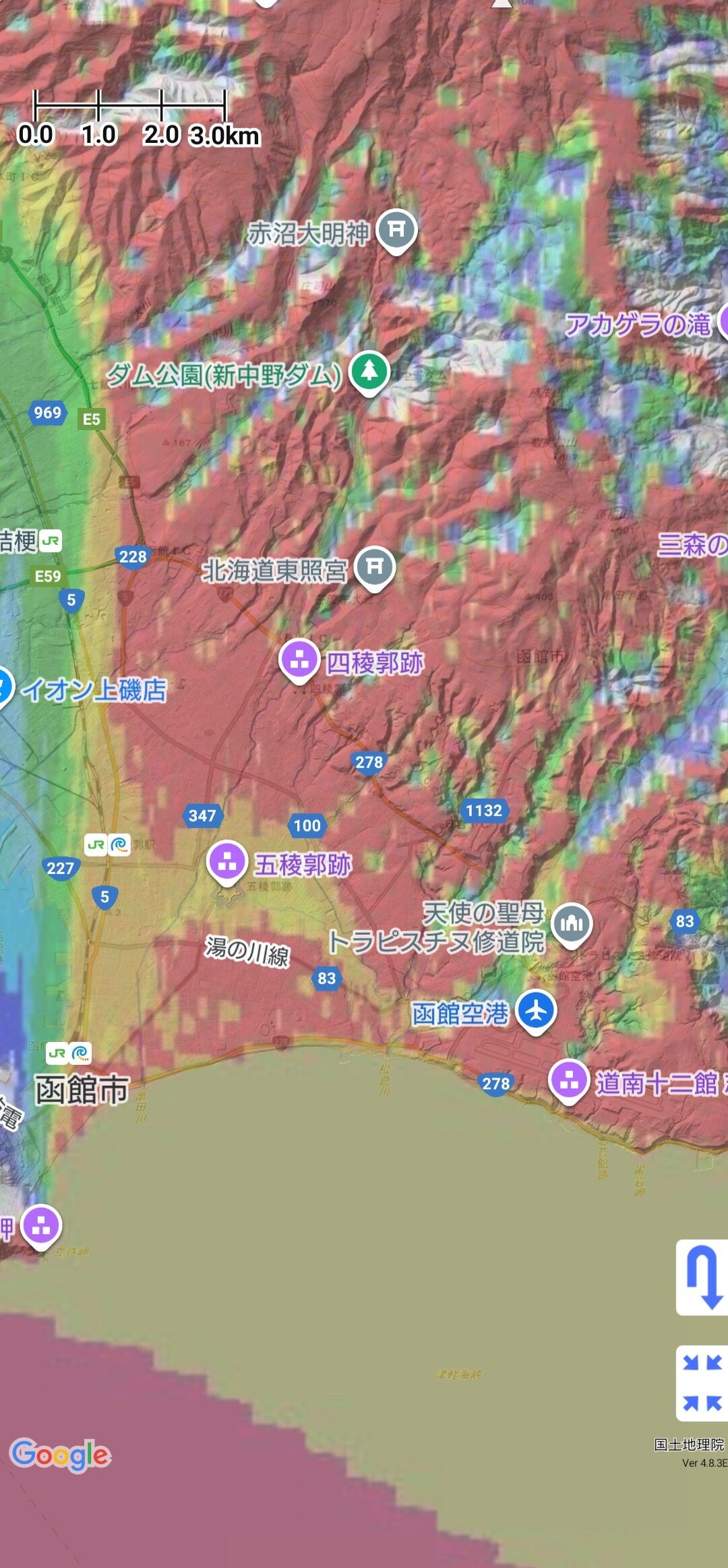

【ATV青森局推定受信電界(函館市街)】
特に良いのは東川町や栄町など大森浜以東で、旧戸井町の瀬多来までだいたい受信電界強度が60dBμV/m以上となる見込み。また、標高が高くなる美原や日吉方面も良いだろう(この辺りは函館山と馬ノ神山が方向的に近いので、何もしていなくても青森のテレビが映るという家も多いはず)。
函館市民ならATV青森局で「オールスター後夜祭」を見れるという人もかなり多いだろう。
ただし立待岬や函館山の陰になる宝来町や豊川町より西側は厳しい。
しかしだ。恵山やら松前やら函館やら道南ばかりというのも味気ない。
当ブログと言えば山岳回折ですよね。
■青森局 山岳回折

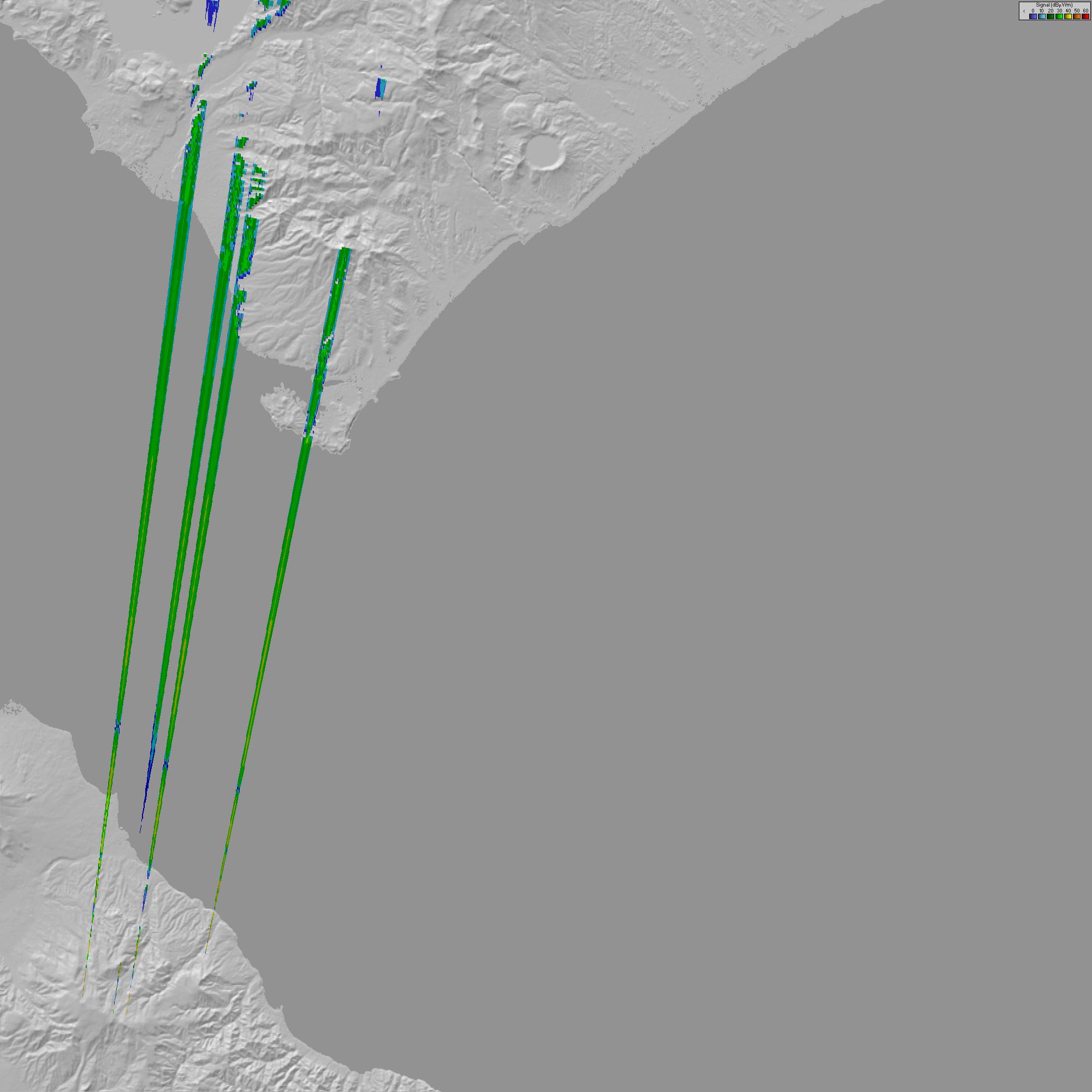

【ATV青森局山岳回折推定受信電界】
ここからは精度が下がるが、山岳回折で室蘭・伊達方面もシミュレーションした。
候補とした山は西から横津岳(7.42°方向)、烏帽子岳(8.52°方向)、袴腰岳(8.97°方向)、泣面山(11.21°方向)の4つの山。
実際に受信できるのかどうかはわからない。

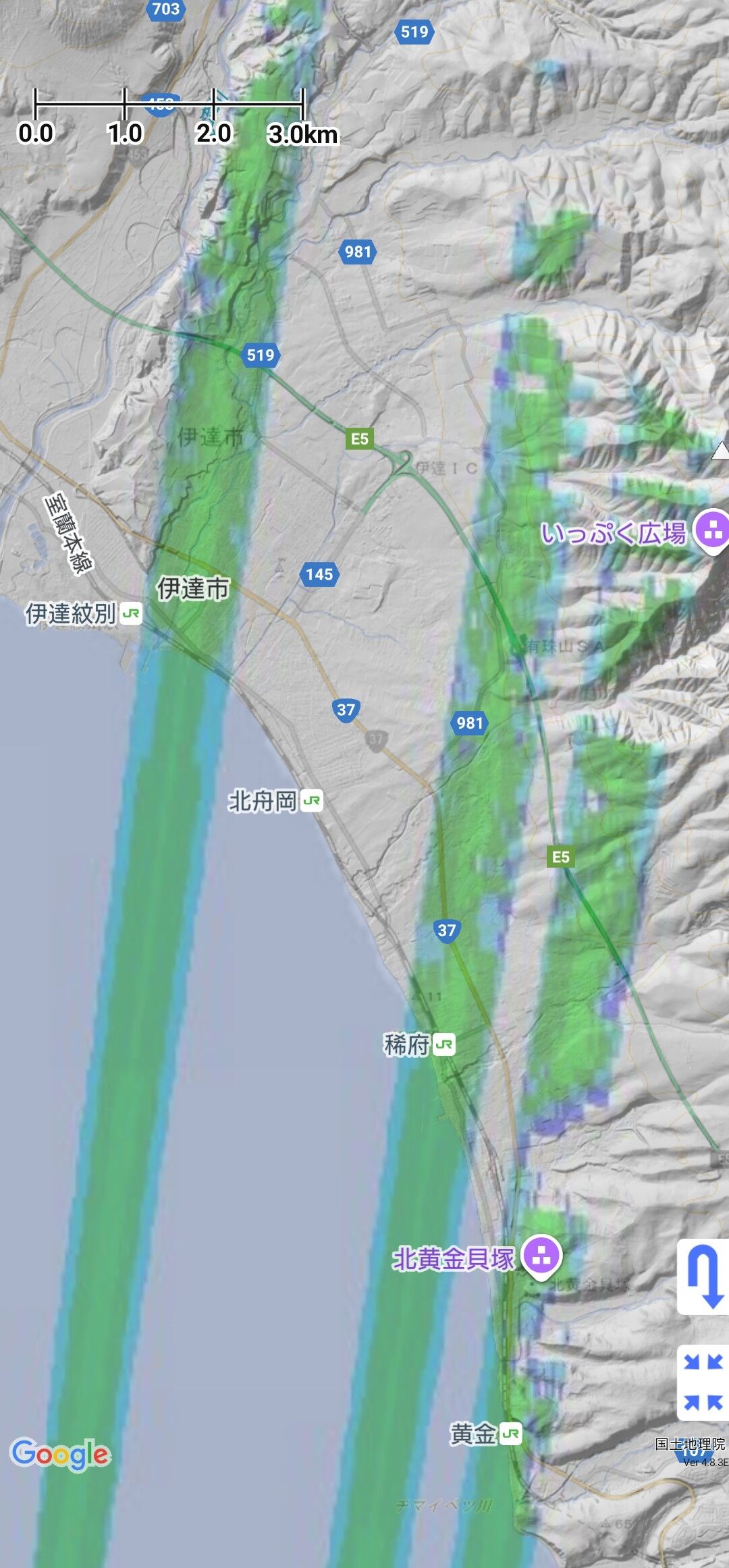

【ATV青森局山岳回折推定受信電界(伊達方面)】
可能性が低いながらあるのは、伊達市の一部。
上図で左(西)から順に伸びているのが横津岳(7.42°方向)、烏帽子岳(8.52°方向)、袴腰岳(8.97°方向)の山岳回折波伝搬路である。
横津岳の伝搬路は伊達市網代町から鹿島町方面に、烏帽子岳の伝搬路は室蘭本線稀府駅からE5 道央道 有珠山SA方面に、袴腰岳の伝搬路は室蘭本線黄金駅付近をそれぞれ通過する。
推定受信電界強度は30dBμV/mにギリギリ届くくらい。
ブースターとアンテナ次第で映るかもしれないが、可能性は低い(ワンセグなら届く予感)。

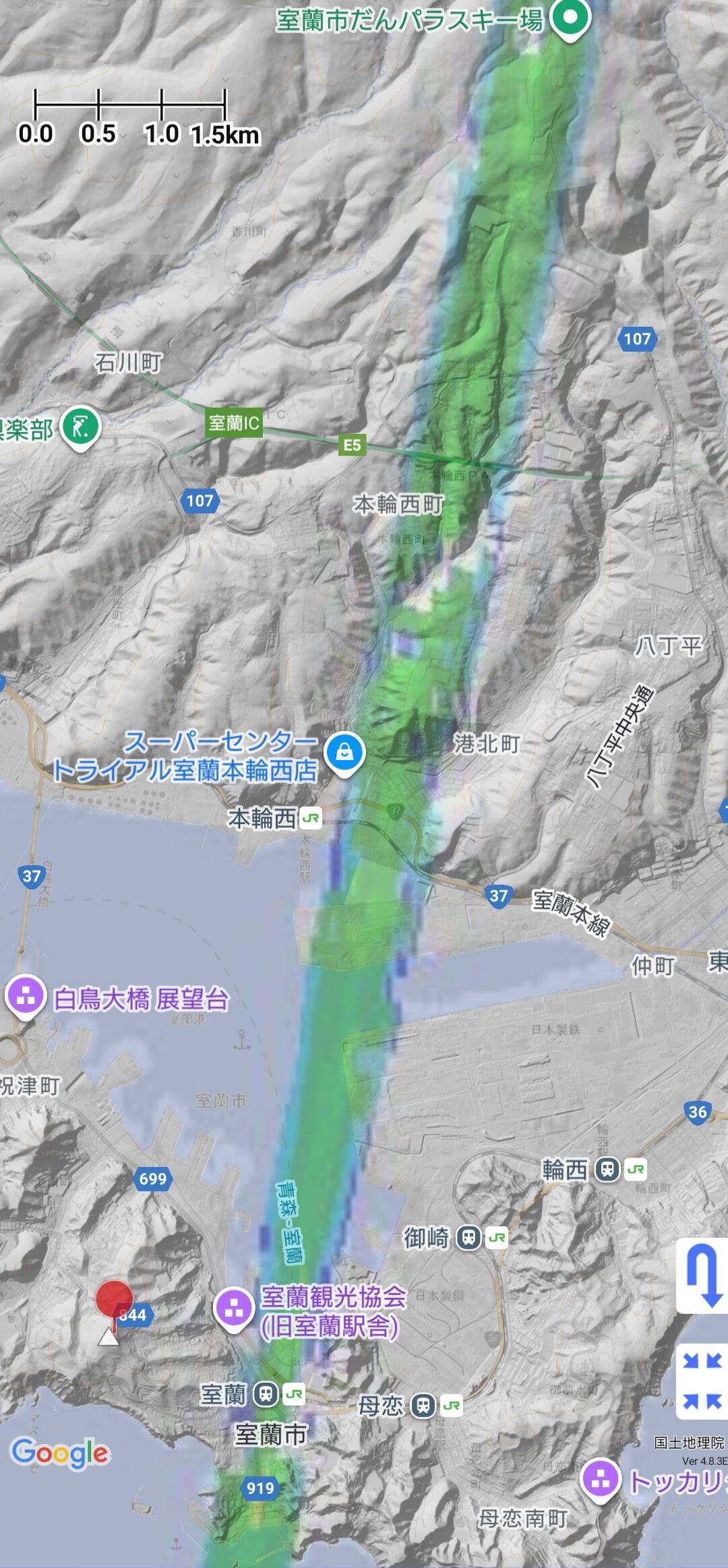

【ATV青森局山岳回折推定受信電界(室蘭方面)】
室蘭市に到達する可能性があるのが、泣面山(11.21°方向)の山岳回折受信伝搬路である。
室蘭市舟見町から鷲別岳にかけて山岳回折受信伝搬路が通るが、北海道文化放送(UHB)室蘭輪西局、鷲別局が30CHで混信する地域が広く、ほとんど受信不可だろう。
可能性があるとすれば、母恋富士がUHB輪西局や鷲別局を遮りそうな舟見町の一部だろうか。こちらも伊達市と同じく推定で受信電界強度が30dBμV/mを越えるかどうかという感じだろうか。
伊達も室蘭もATVの受信はほぼ無理じゃないか！とお思いになるかもしれない。
当ブログ管理人は、泣面山の山岳回折でSTV室蘭局を青森市で受信しており、亀田半島の峰々を介する青森−室蘭間の山岳回折伝搬にもある程度の可能性は見出しているのだ。
伊達や室蘭でATVの受信はかなり厳しそうだし、実測調査もしていないのが申し訳ないが、どうしても「オールスター後夜祭」を地上波で見たい室蘭近郊の北海道民のお役に立てれば嬉しく思う。
上手くいかなかったらごめんなさい。
