どうやら宮城県では東北放送(TBC)がよりテレビユー福島(TUF)を受信したいと考える人が一定数いるらしい。どちらもTBSテレビ系列だし、宮城も福島も民放の局数は同じなのでほとんどの番組が重複していると思うが、TBCの宮城ローカルよりTUF経由で東京のTBSのネットを見たい需要が結構あるのかもしれない。

　もう一つ、こんな興味深い情報も。


　ぽいふる氏の詳しさには感服する。なるほど、福島親局(笹森山)だけではなく原町中継局も受信できるのか。
　原町中継局は初見なので調べてみるとGoogle MAPに詳しい位置の情報があり、地理院地図で照合すると標高567.5mくらいの位置である。勝手に浜通りの里山のイメージでいたら笹森山に匹敵する標高で驚いたが、鉄塔の高さ込みで送信高は600mだろうか。
　あとは総務省の無線局情報検索から実効輻射電力を調べて、以下のような諸元で笹森山とのエリアの広がりを比較した。

福島局原町局
送信CH
周波数(MHz)		26
551		26
551
推定送信方位(°)4面(0,90,180,270)3面(0,90,180)
実効輻射電力(ERP,W)41,00093
推定送信高(m)650600

　アンテナデータは室蘭局用に偽造したMURORAN.antを福島局に、秋田局用に偽造したAKITA.antを原町局に転用し、Radio mobileでシミュレーションしたが、受信電界強度60dBμV/m以上の地域と、受信電界強度50dBμV/m以上の地域のみの描画とした。

　さあ、宮城県でテレビユー福島(TUF)を受信できる地域はどこか？

■福島局と原町局の比較

　まずはRadio mobileが描いたTUFの福島局と原町局の生の画像データを2枚アップする。

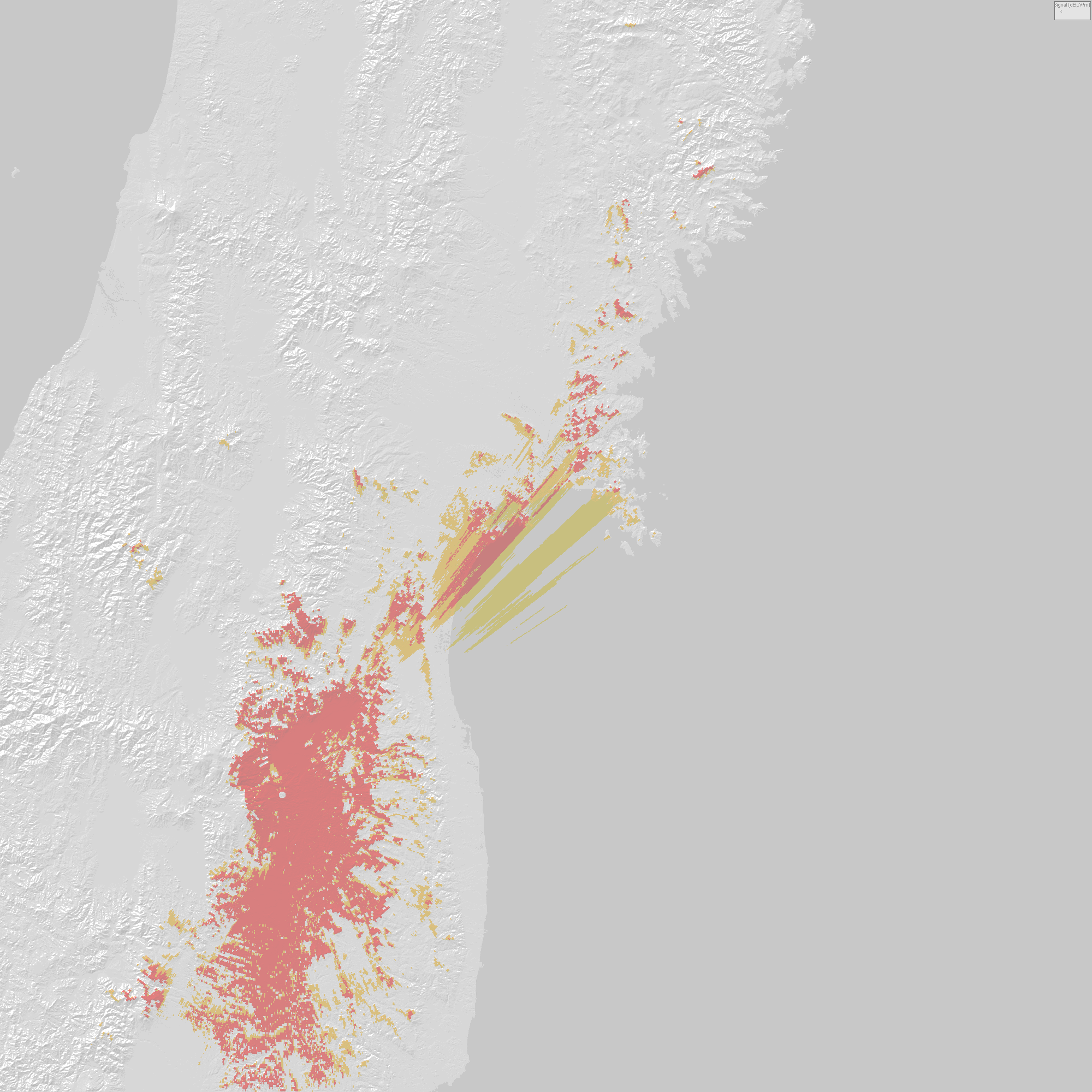

TUF SASAMORI
【TUF福島局推定受信電界】

　山の上ではあるが、岩手県の一部にもTUFの60dBμV/mエリアが広がっていて笑ってしまう。
　推定650mの送信高に、全国でも東京スカイツリーⓇに次ぐERP(41kW)の威力である。TUF福島局が2県越えとは恐れ入った。

　とはいえ宮城県のどこでもTUF福島局が受信できるかといえばそうでもなく、仙台都心部では厳しそう。
　岩沼市や名取市、仙台市宮城野区や若林区、石巻市方面など太平洋沿岸にエリアが広がるが、福島県と宮城県の県境地帯の山の有無によってだいぶ成果が違うようだ。

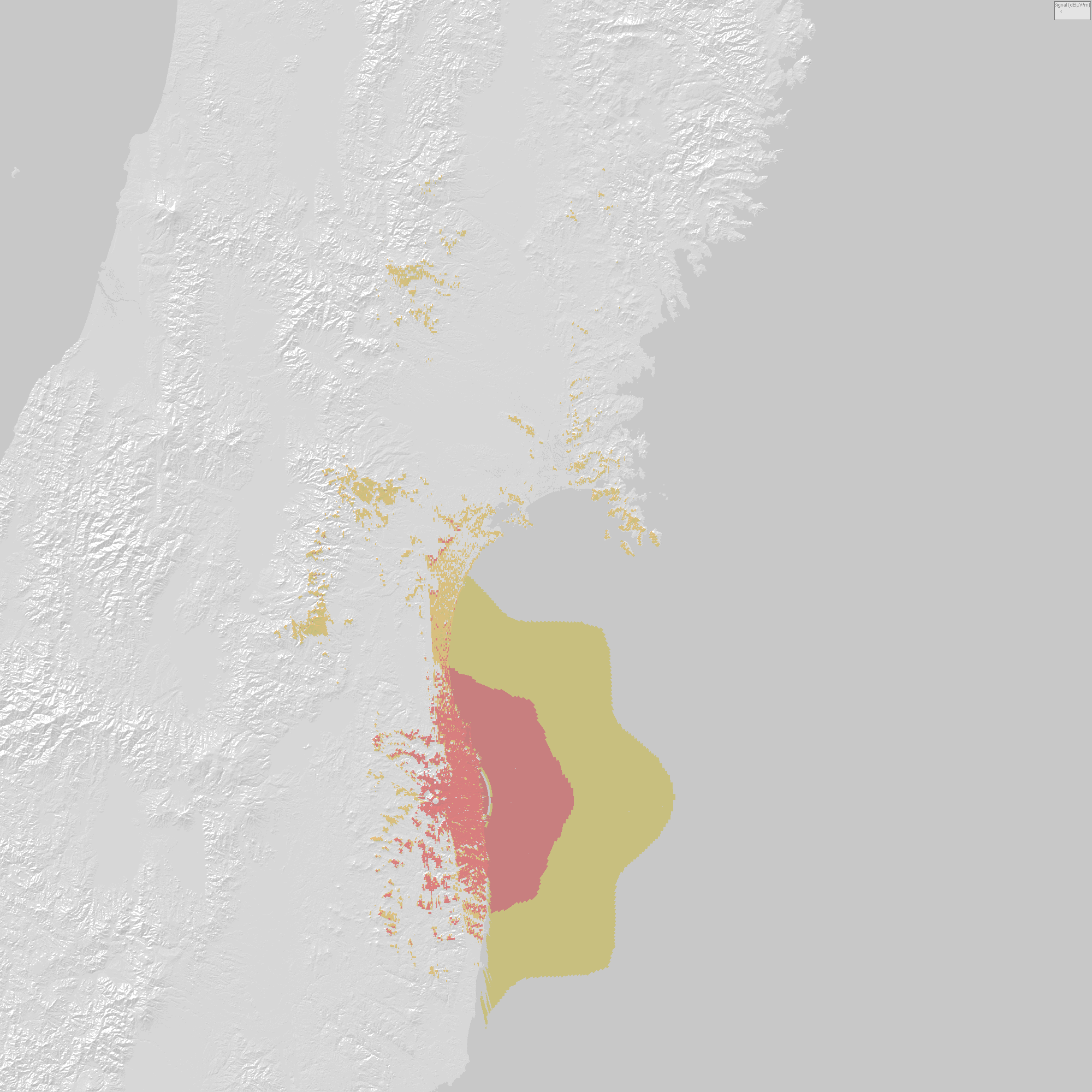

TUF HARAMACHI
【TUF原町局推定受信電界】

　一方のTUF原町局はERPが93Wということもあって、岩手までぶっ飛ぶということはなさそう(微弱波なら届いている地域もある)。

　笹森山の親局に比べれば控えめとはいえ、宮城県沿岸南部の山元町から仙台市付近まで50dBμV/mエリアが広がっていて、印象的にはこちらの方が受かりやすい地域も多そう。

　そして後述するが、仙台都心部でも受信可能性がある結果が出た。TUF原町局はあなどれない存在のようだ。

■福島局と原町局のエリアを地図に重ねてみる

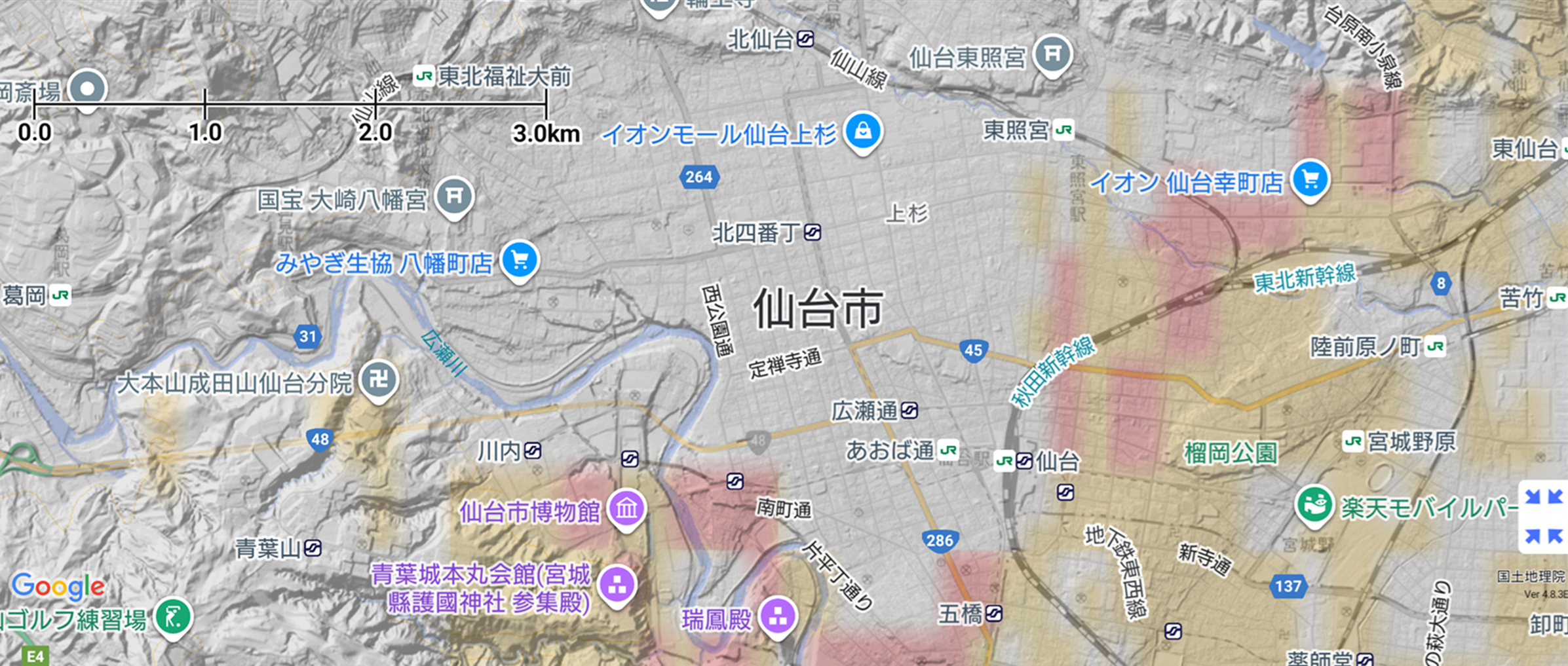

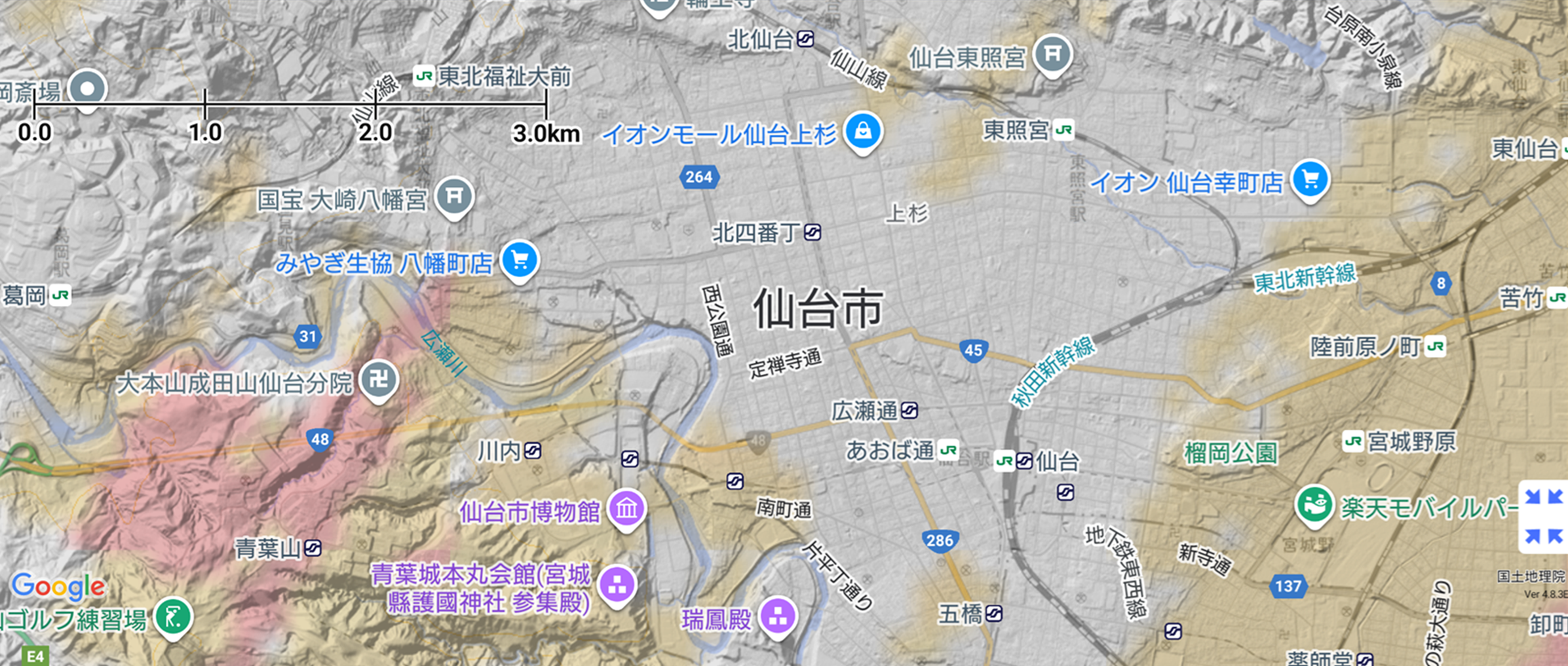

　仙台都心部(主に青葉区東部と宮城野区西部など)の地図上に、Radio mobileでシミュレーションした60dBμV/mエリアと50dBμV/mエリアを重ねて比較すると以下のようになる。

仙台都心部　TUF受信シミュレーション
福島局エリア原町局エリア
TUF福島局　仙台都心部TUF原町局　仙台都心部

　あまり見栄えが変わらないと思うかもしれない。それどころか青葉山周辺に広がるTUF福島局の60dBμV/mエリアのインパクトがあるので、福島局の方がよさそうに感じてしまうかもしれない。しかしそこはほとんど東北大学か山である。

　冷静に都心部をみると、福島局は宮城野区や若林区の東部でなければ50dBμV/mエリアが広がらないのに対し、TUF原町局は仙台駅のすぐ東側まで50dBμV/mエリアが広がり、五橋駅周辺では局地的に60dBμV/mエリアとなるのだ。

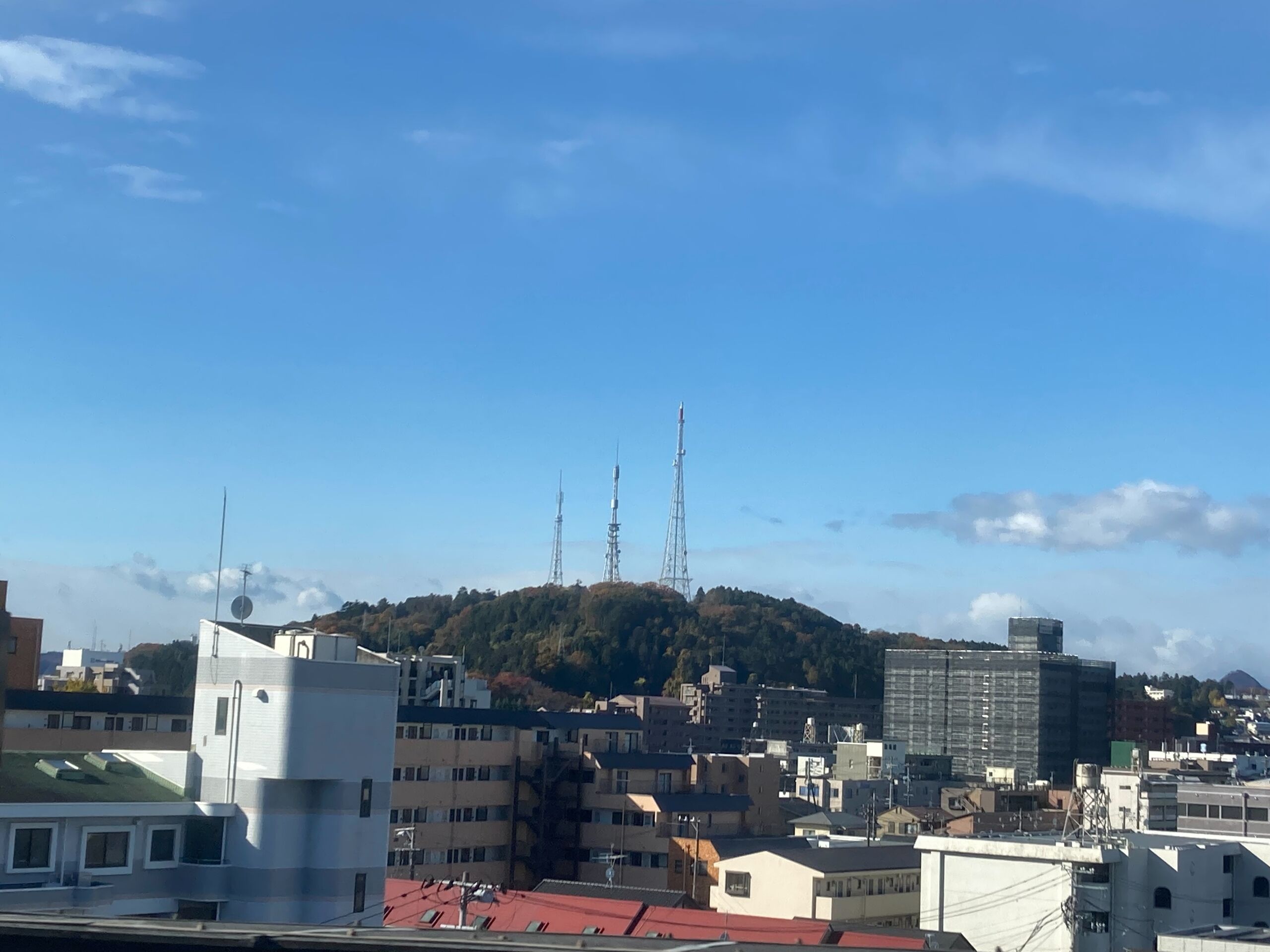

大年寺山
【東北新幹線から望む仙台市の大年寺山】

　この結果を地形的に読み解くと、宮城野区榴ヶ岡や若林区五橋では大年寺山に福島局がブロックされてしまうのに対し、大年寺山の東をまっすぐ飛んでくる原町局の受信可能性が高いということになろう。
　仙台都心部に住んでいてTUFを受信したいと思う人は、自宅から福島市の笹森山まで直線を引いて大年寺山に引っかかるなら原町局を選ぶことをお勧めする。

　もちろん場所にもよるが、仙台都心部で受信可能性が高いのはTUF原町局だろう。

　続いては仙台市から石巻市方面の沿岸部について。

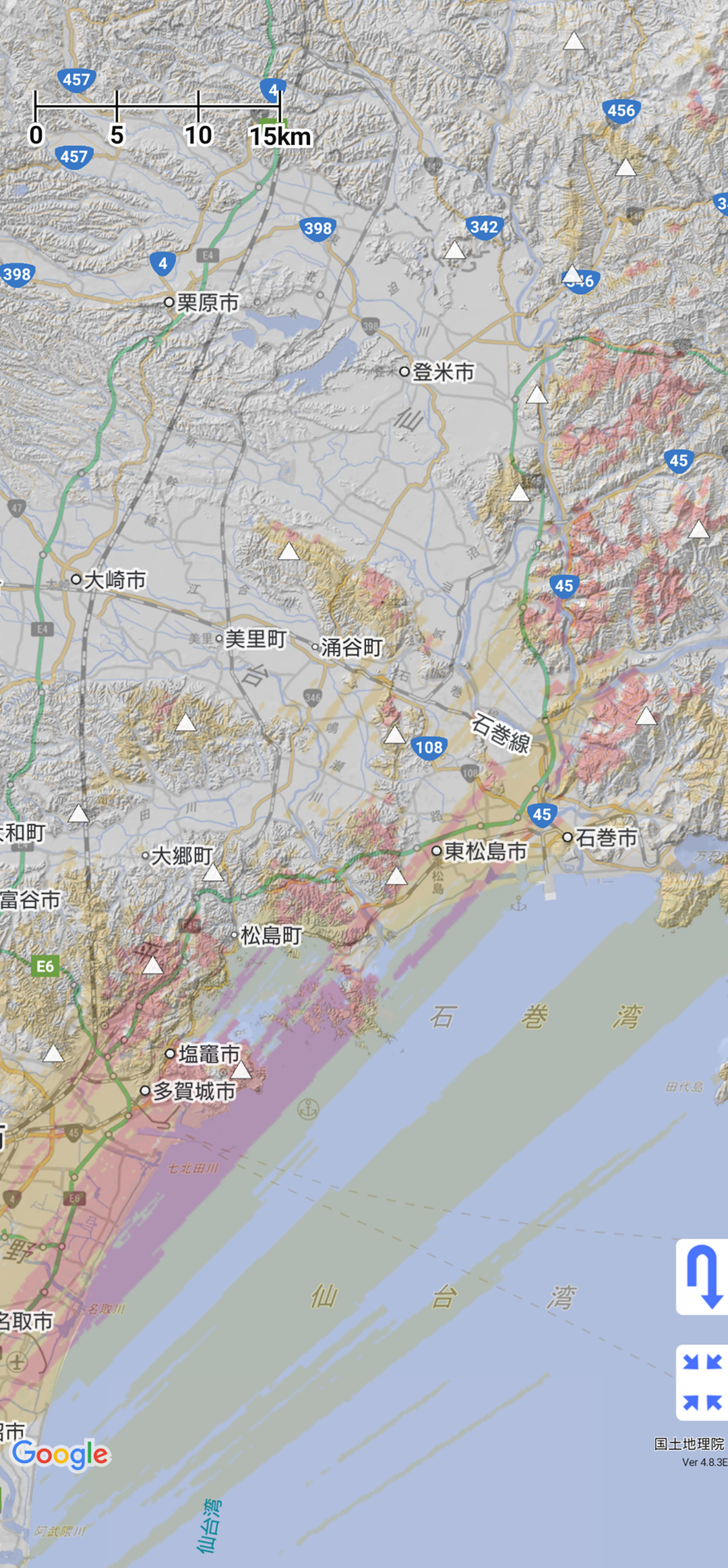

TUF推定受信電界　宮城県
【TUF福島局推定受信電界】

　残念だがTUF原町局の快進撃は仙台市付近までで、以北はやはりパワーのあるTUF福島局の独壇場である。

　E45　三陸道の沿線はTUF福島局の50dBμV/mエリアが伸びていて、登米東和IC以南では地形的に厳しい場所を除いて断続的に受信可能なのではないかと推測する。ワンセグでも良いなら、だいぶ長い区間で受信できる気がする。

　あとは涌谷町の箟岳周辺など、丘陵地帯でもTUF福島局が受信できそうだ。
■岩手で競技的遠距離受信に挑むなら

　それにしても北東北で、首都圏隣接県の地デジが受信できる場所があるとは。
　岩手でTUF福島局が受信できそうな山としては、東北でも有数の電波銀座として知られる室根山や五葉山があげられるが、これらは比較的宮城県に近いエリアで、旧藩時代でいえば伊達の領土になる山である。

　だが旧伊達藩領を飛び越え旧南部藩側にも届いている例として二か所を紹介する。

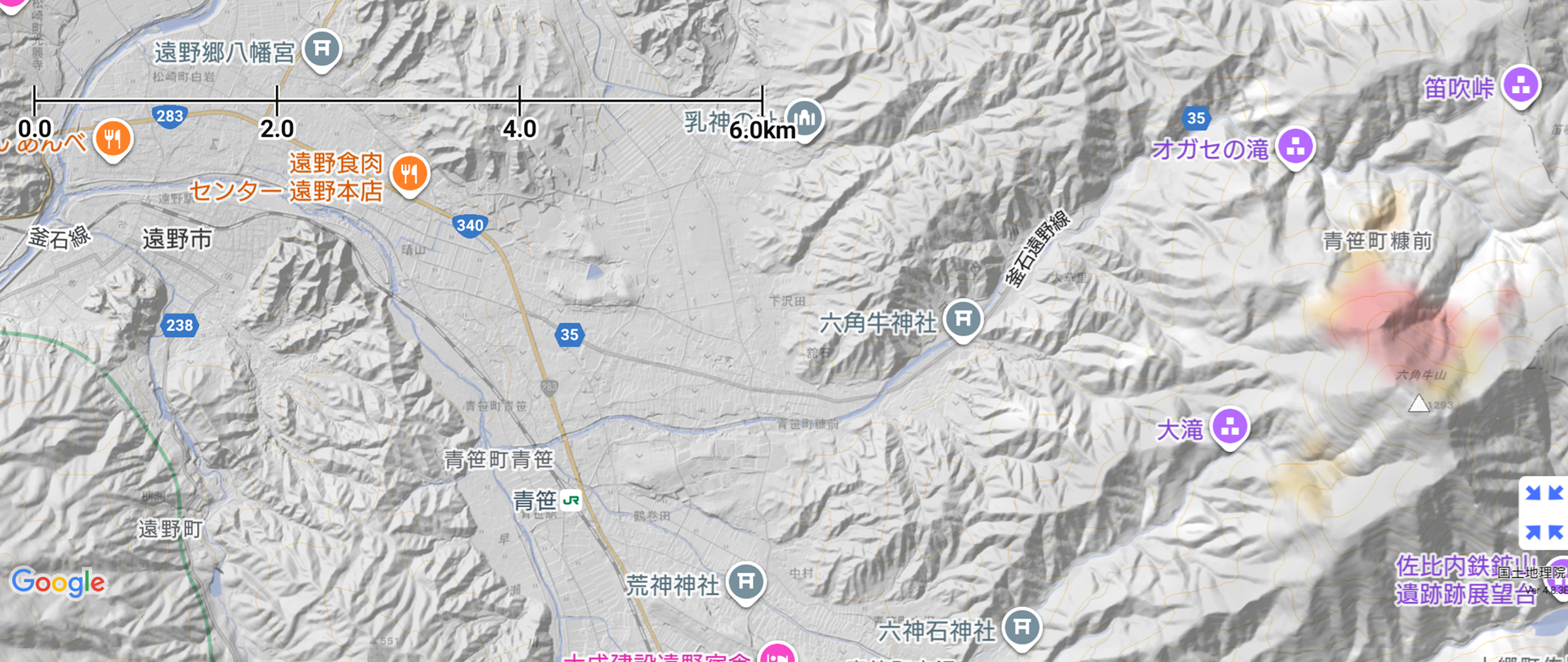

TUF推定受信電界　岩手県遠野市
【TUF福島局推定受信電界　岩手県遠野市】

　一つは岩手県遠野市の市街地東方に位置する六角牛山(ろっこうしさん)。
　福島市の笹森山のTUF送信アンテナ(推定650m)と遠野市の六角牛山(標高1293m)は肉眼での見通しはないが、直線距離で214.72�辧７彁讃紊�UHF波の見通し距離は253.2�劼砲覆襪里如�電波は見通し内での直接通信が叶う地形になる。

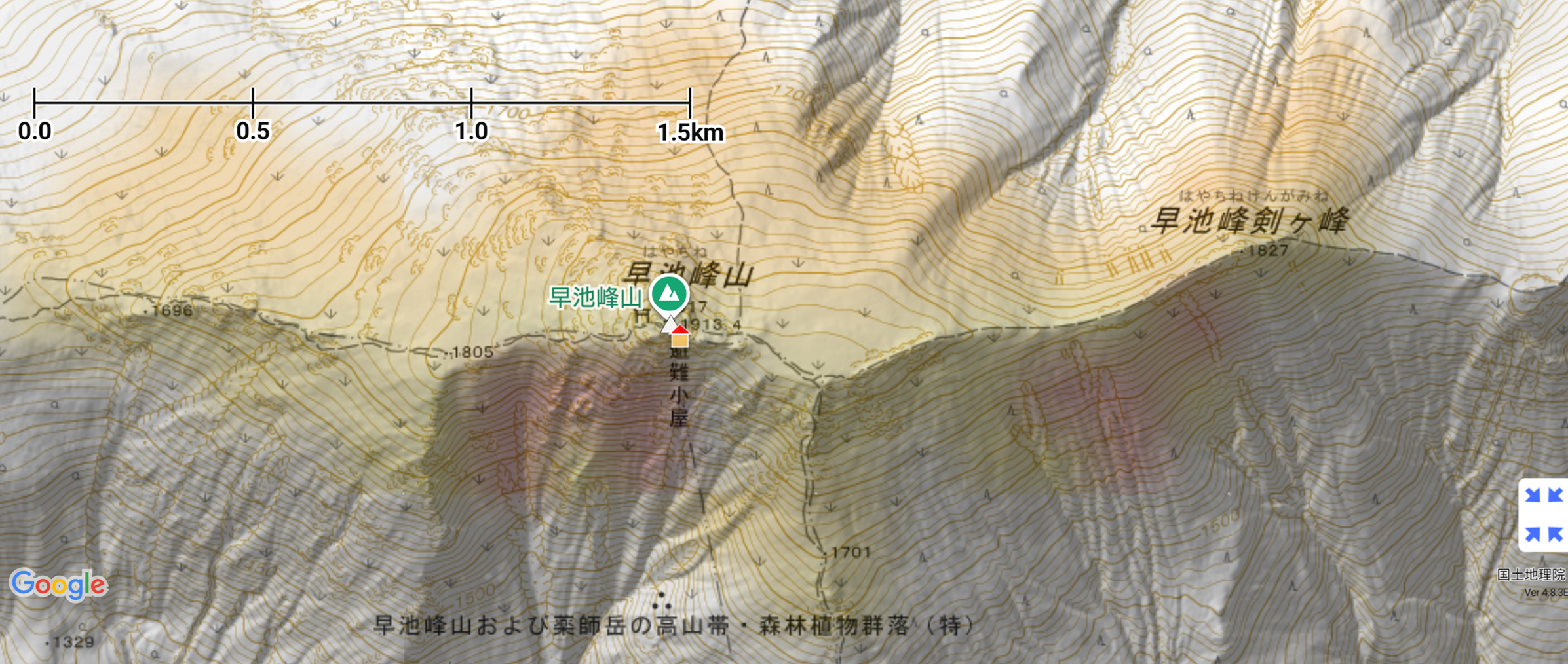

TUF推定受信電界　岩手県早池峰
【TUF福島局推定受信電界　早池峰山】

　そしてもう一つ、TUF福島局の60dBμV/mエリアの最北端とみられるのが早池峰山(はやちねさん)周辺。
　早池峰山(標高1913m)も笹森山までの肉眼での見通しはないが、直線距離231.8�劼紡个慧吐箸慮�通し距離が約285.2�劼半絏鵑蝓∩畸喨�山や東方の早池峰剣ヶ峰なども電波の見通し内通信が叶う。

　早池峰山は南西方(福島方面)の斜面が急峻であり、山岳回折でさらに岩手の北方にも伝搬させていそうな気もするが、その延長線は角度的に青森県の陸地に届かず、まさかの3県越えはさすがにないようだ。

■福島局と原町局の電界強度図を重ねてみる

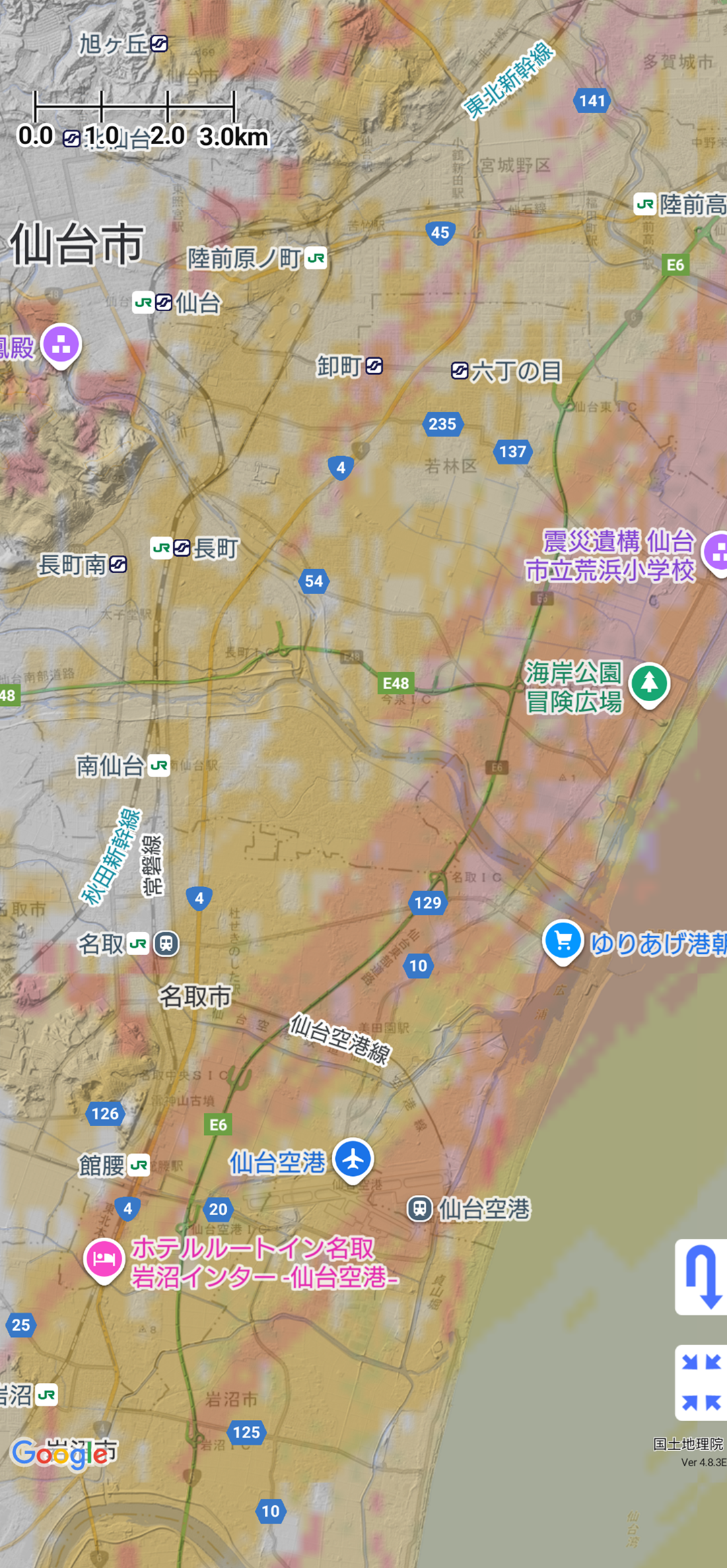

TUF推定受信電界強度　福島局・原町局
【仙台市周辺のTUF福島局・原町局推定受信電界】

　最後の上の図を載せて終わりにする。
　仙台市周辺でのTUF福島局とTUF原町局の受信電界強度シミュレーション結果を重ねたもの。

　とりあえず笹森山の福島局か、浜通りの原町局か、どちらかにアンテナを向ければ仙台市周辺でもテレビユー福島(TUF)が映る可能性は高い。

　福島局も原町局も同CHなのでアナログ放送だったらゴースト障害を起こしそうだが、地デジなら大丈夫だろう。ぽいふる氏も言及する通りだが、遅延プロファイルもガードインターバル(リンク先：「ボクにもわかる地上デジタル - 地デジ方式編 - ISDB-T概略」)の許容範囲に入り(宮城県各地からみて、福島局も原町局も距離の差が大きくない)、問題ないだろう。

　しかし宮城県にもTBS系列局の東北放送(TBC)が一応あるというのに、わざわざ福島からテレビユー福島(TUF)を受信したいというのも贅沢な気もする。
　それが何を意味するのか考えたとき、宮城県で東北放送(TBC)が嫌われているということなのか、それとも宮城ローカルなど不要で東京のTBSと同じ番組が見たいという東京志向によるものなのか、ただ純粋にたくさんの局を受信したいという遠距離受信のスポーツ的・競技的な欲求からくるものなのか、そこまではわからない。

　宮城で映らないテレビ東京系列が映るようになるわけでもないのに、仙台あたりで福島局や原町局にアンテナを立てる人はあまりいないのではないだろうか。
