宮城県でTUFが映りそうな地域をシミュレーションした結果を記事化したついでに、北から宮城県に攻め込むことができないかと考え、アイビーシー岩手放送(IBC)の盛岡親局(新山)と一関中継局、室根中継局、陸前高田中継局の受信電界強度シミュレーションも実施した。
新山(馬の子新山、標高551m)の盛岡親局は見物したことがあり、4方向にアンテナが見えた。
一関局は電電公社の超短波多重無線電話回線の束稲無線中継所があった束稲山(標高595m)に所在し、こちらも訪問歴のある先人のブログなどを見ると送信アンテナは4面らしいので、盛岡局も一関局も室蘭局用に偽造したMURORAN.antを使って全方位に送信とする。
室根と陸前高田も訪問歴のある先人の情報を参考すると送信アンテナ3面だというので、秋田局用に偽造したAKITA.antの角度を回転させて使おう。
551mの新山に所在の盛岡局は鉄塔が高いので送信高600mくらいとしたが、他の中継局の鉄塔はそれほど鉄塔も高くないので山の標高＋20〜30mくらいかと推測した(根拠はない)。
とりあえず上表の諸元で、Radio mobileでIBCの受信電界強度60dBμV/m以上の地域と、受信電界強度50dBμV/m以上の地域のみ描画するシミュレーションをする。
さて、宮城県でIBCテレビを受信できる地域はどのくらいあるだろうか？
■陸前高田局

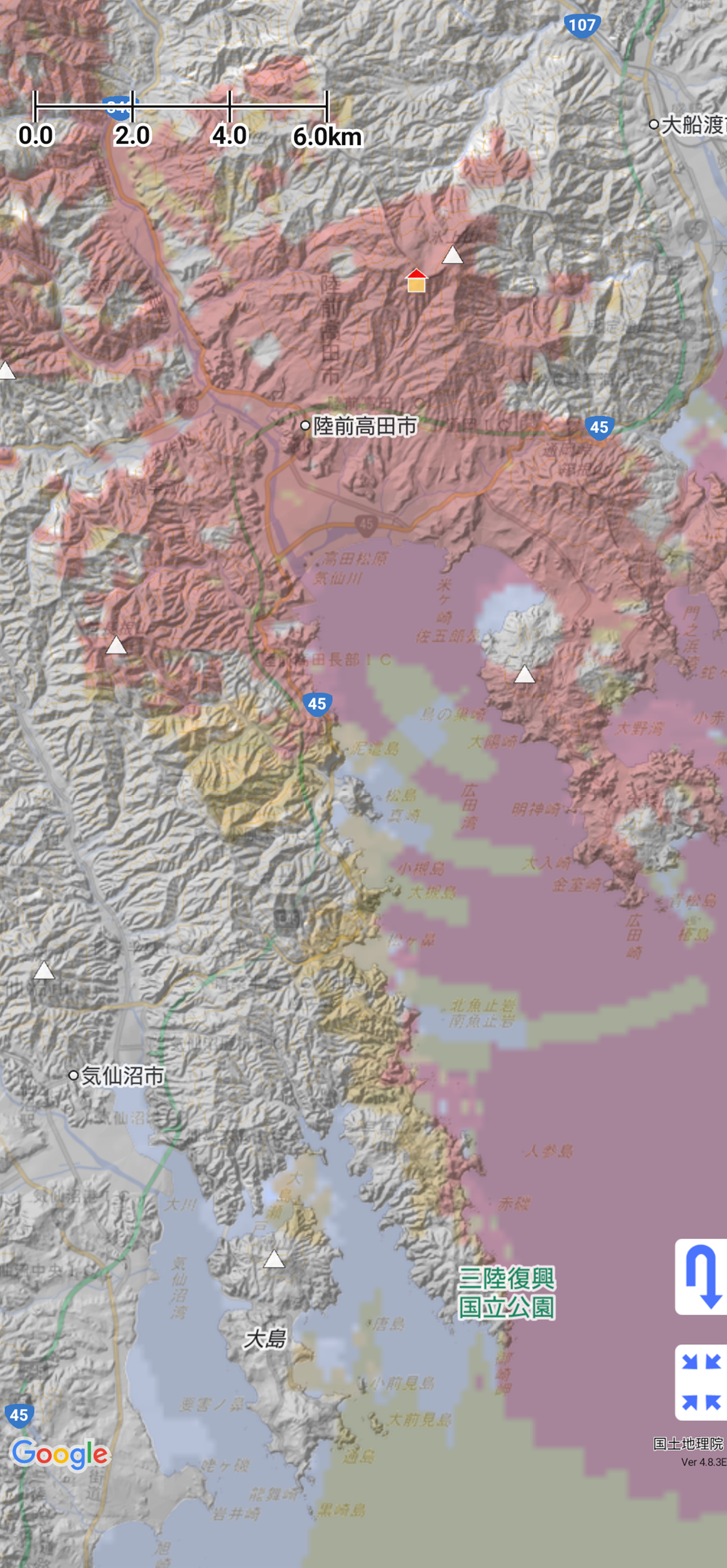

【陸前高田局推定受信電界】
まずは沿岸南部のIBC陸前高田局のシミュレーションから。
宮城県気仙沼市(旧本吉郡唐桑町)の唐桑半島東岸なら広田湾越しの海上伝搬でIBCの60dBμV/mエリアが広がっているが、そこから宮城県側に深く攻め入ることは難しい地形になっている。
唐桑半島の隣の気仙沼大島でも受信は難しく、気仙沼市街地に攻め入ることはほとんど不可能ではないかと思われる。
陸前高田局を受信できる地域というのは宮城県でも限定的ということになる。
■室根局

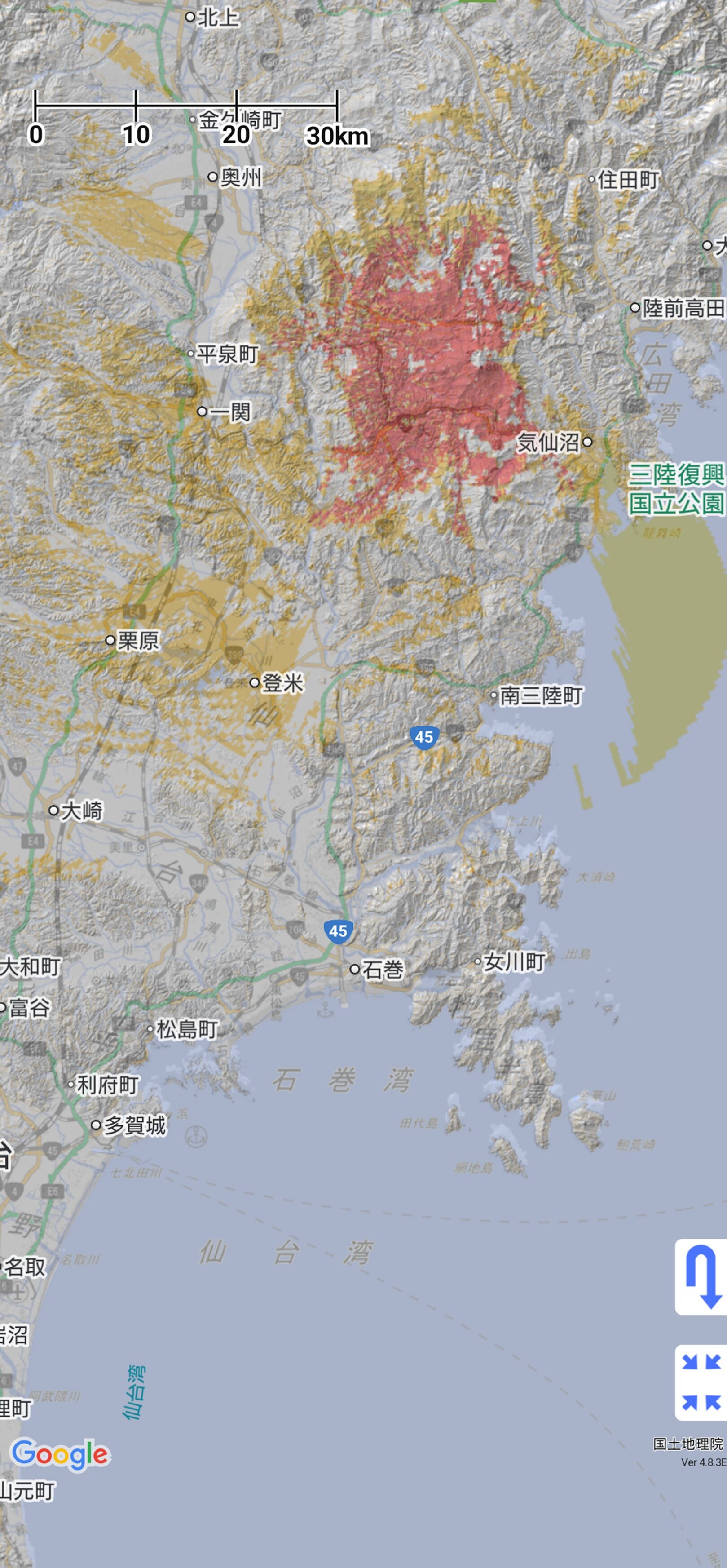

【室根局推定受信電界】
誰が言ったか知らないが、岩手には北の折爪、南の室根という言葉があるとかないとか。
IBC室根局の出力は3Wで陸前高田局と同じで、ERPは陸前高田の27Wに対し室根は8.9Wしかないのだが、標高が900m(推定)もあるため、かなり広い範囲に60dBμV/mエリアと50dBμV/mエリアが拡散した。
おそらく気仙沼市街地や気仙沼大沼でも室根山にアンテナを向けていればIBCが受信可能で、内陸側では栗原市や登米市などの広い範囲で受信可能だろう。
大崎市南部(旧志田郡三本木町)でもIBC室根局の50dBμV/mエリアが広がるようで、こちらも受信できそうである。
なお、IBC室根局は珍しく垂直偏波方式なので、八木宇田アンテナを水平から垂直に設置する必要がある。普通に宮城の水平偏波方式の放送を受信している家で、垂直偏波の室根が受信できているという例はあまり多くないかもしれない。
■盛岡局と一関局の比較
県南の3W中継局のあとは、福島のTUFのときと同じく、Radio mobileが描いたIBCの盛岡局と一関局の生の画像データを2枚アップする。

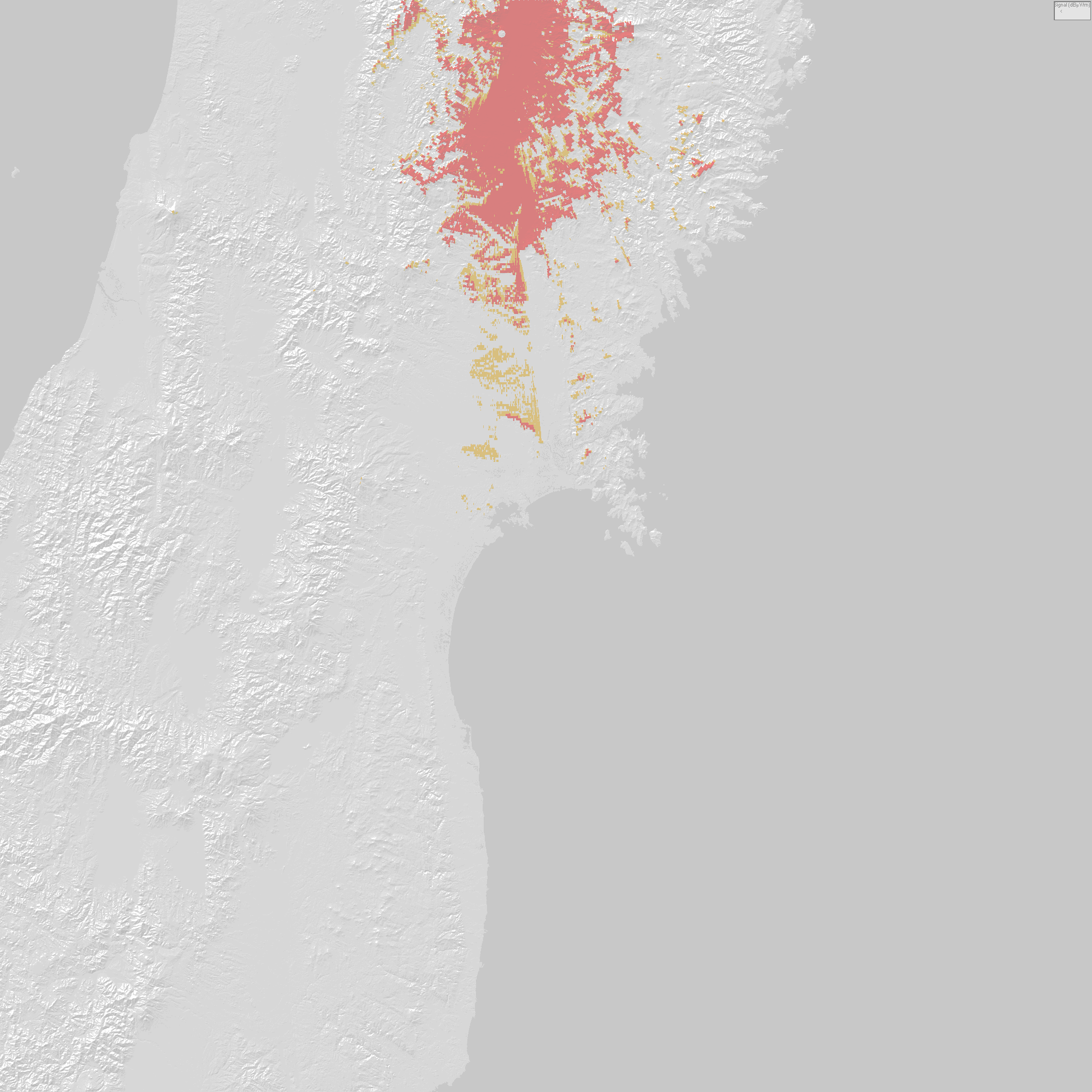

【IBC盛岡局推定受信電界】
IBC盛岡局は北上盆地の南端まで順調に伝搬するが、大部分が束稲山や、磐井川水系と金流川水系の分水嶺にブロックされてしまう。
それでも束稲をかわすことができる一部伝搬ルートの最南端は宮城県石巻市の上品山付近まで到達し、60dBμV/mエリアを形成できるようだ。
涌谷町の箟岳の北側斜面でもIBC盛岡局の60dBμV/mエリアを形成できるシミュレーション結果になったが、盛岡局は16chで仙台放送(OX)栗駒局と同一周波数となるため、混信に勝って受信できるかどうか微妙な気がする。
ともあれ、同じ親局でもERP41kWを誇るTUF福島局に比べればだいぶ大人しく思え、とても仙台市内でIBC盛岡局の受信はできないだろう。

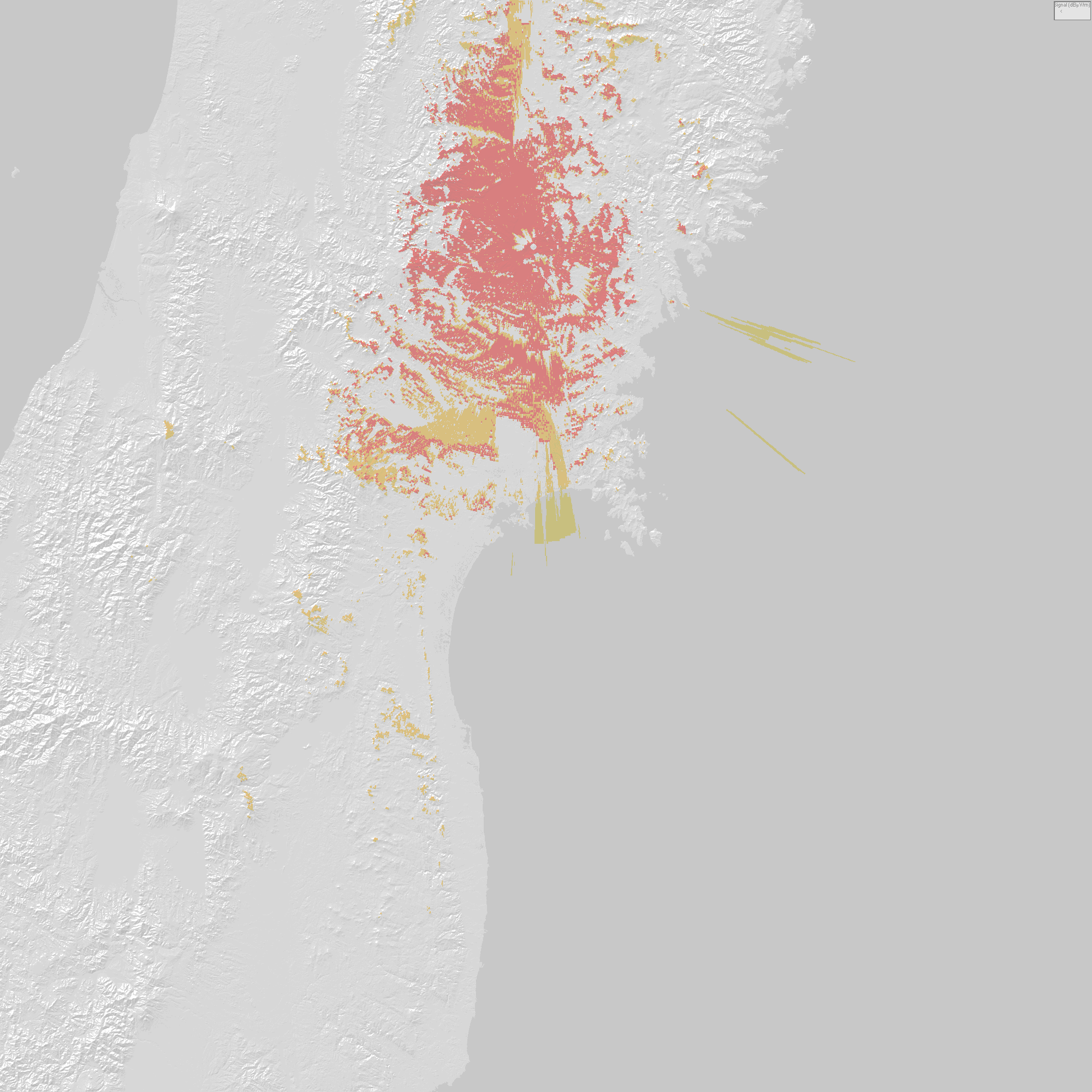

【IBC一関局推定受信電界】
一方のIBC一関局はERPが230Wながら、仙台平野や仙台市北方の丘陵地帯に60dBμV/mエリアと50dBμV/mエリアが広がり、大崎市中心部(旧古川市街地)でも受信可能性がありそう。
仙台平野では一部を除いてTUFを受信するのは難しそうだが、IBC一関局は可能性がある地域が広く、何より15chで重複となる中継局が宮城県ではNHK総合・仙台(HK)気仙沼局しかないことから、混信もあまり心配なさそうである。
■一関局のエリアを旧古川市や仙台市周辺の地図に重ねてみる
仙台市や旧古川市などの地図上に、Radio mobileでシミュレーションした60dBμV/mエリアと50dBμV/mエリアを重ねると以下のようになる。

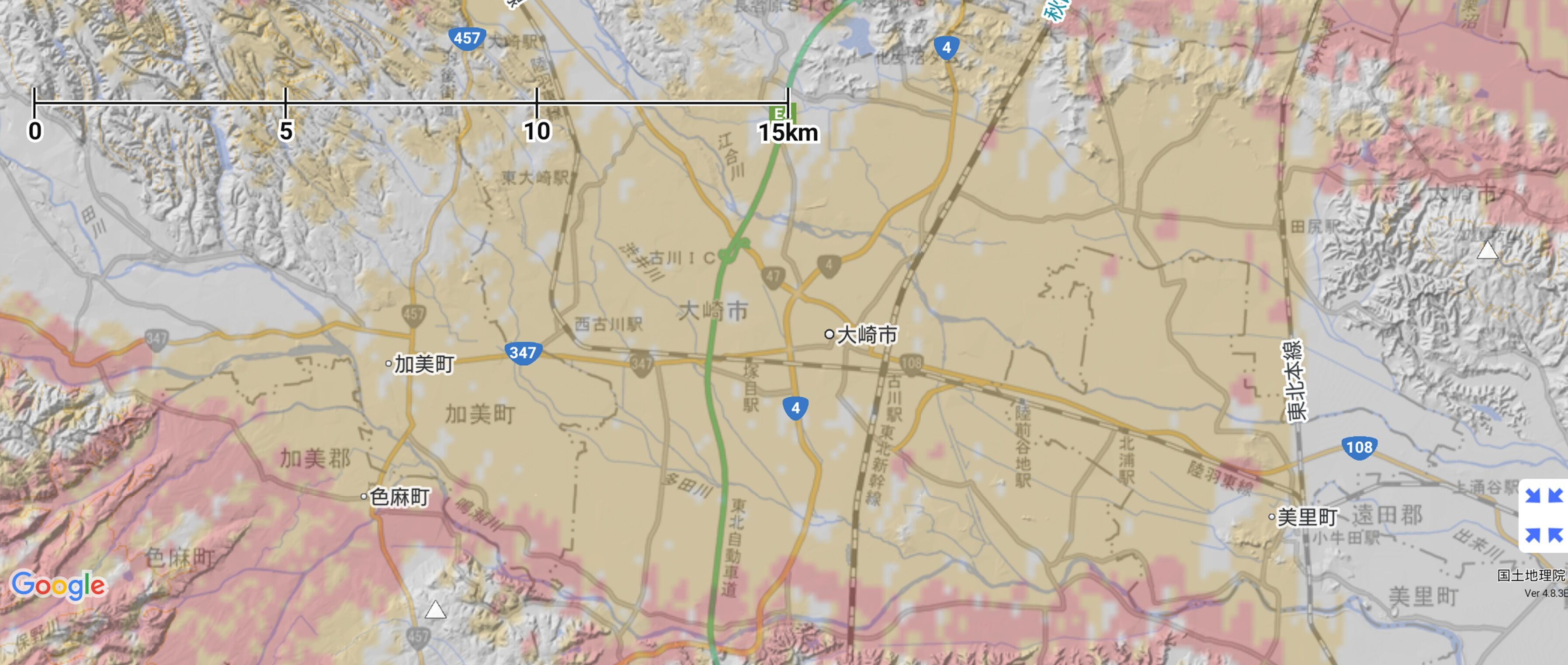

【IBC一関局推定受信電界 古川】
大崎市中心部(旧古川市街地)にIBC一関局の受信電界強度シミュレーション結果を重ねると、市街地をすっぽり包むように50dBμV/mエリアが広がった。
おおむねJR東北本線を境に西側なら可能性があり、鳴瀬川の右岸の丘陵(旧三本木町)では60dBμV/mエリアも広がる。盛岡局と違ってOX栗駒局との混信も無く、容易に受信できるのではないかと推測する。
大衡村の北部も可能性がありそうだが、そこから南側の埋川や善川の谷筋では見通しがなくなり、吉田川流域の大和町もよくない。

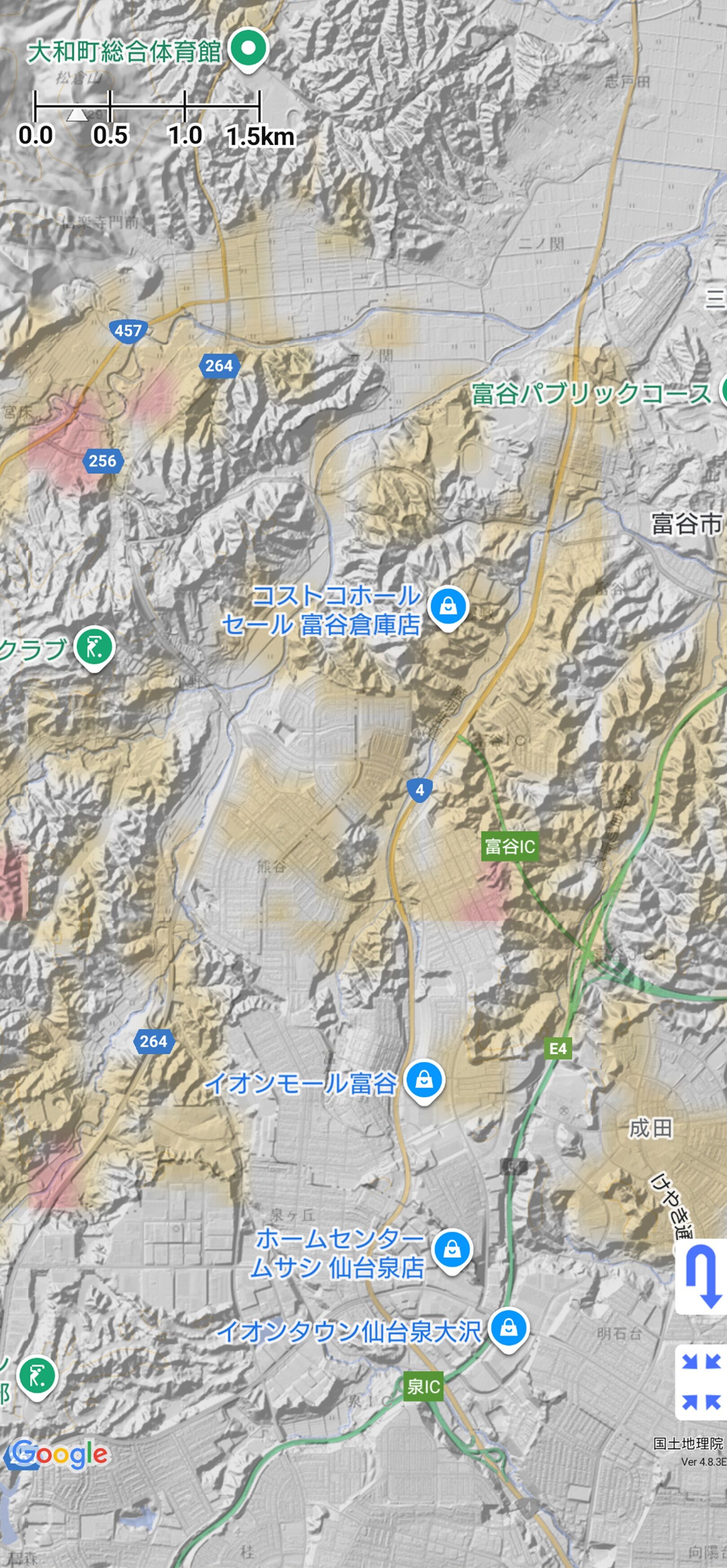

【IBC一関局推定受信電界 富谷】
IBC一関局の受信可能性が復活してくるのは富谷市付近。
E48 仙台北部道 富谷IC周辺で50dBμV/mエリアが広がり、一部の丘陵上では60dBμV/mエリアもあるが、人が住んでいる地域ではなさそう。
富谷市南部は可能性が低く、仙台市泉区(旧泉市)も一部を除いてあまり受信可能性は高くないだろう。

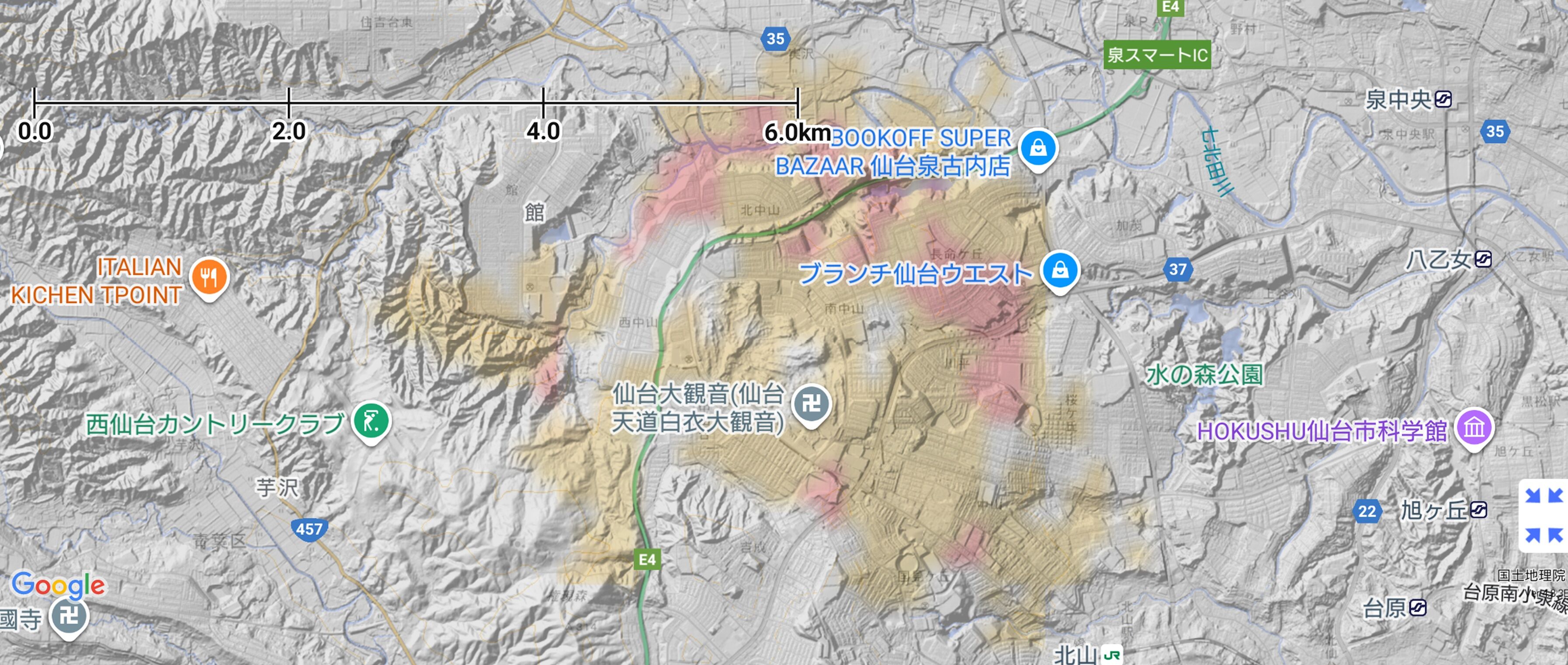

【IBC一関局推定受信電界 仙台国見】
仙台市に入って、IBC一関局の受信可能性がグッと高まるのが青葉区国見ケ丘や泉区長命ヶ丘など国見周辺の高台の住宅地である。
国見と言えば電電公社の国見無線中継所があった場所で、超短波多重無線電話回線時代の対向局は岩手県の束稲無線中継所だから、IBC一関局の所在する山と同じ。
国見−束稲は電電公社がVHFの無線回線を結んでいた区間と同じで、UHFの地デジでもIBC一関局の受信ができるのだ。鍵アカウントなので紹介できないが、X(旧Twitter)でも国見地区で岩手めんこいテレビ(MIT)一関局の受信も確認できており、IBC一関局も問題ないだろう。
以上のように、宮城で東北放送(TBC)を受信したくないという人はテレビユー福島(TUF)の福島局や原町局のほか、IBC一関局を受信するという選択肢もある。
しかし、岩手の局を受信してもテレビ東京系列が映るようになるわけでもないし、仙台で高性能アンテナを立ててまで岩手のIBCテレビを見ようという人もそうそういないのではないだろうか。
■関連記事
•北海道でATVが映りそうな地域をシミュレーションした結果
•宮城県でTUFが映りそうな地域をシミュレーションした結果
←クリックでブログランキングに投票！
新山(馬の子新山、標高551m)の盛岡親局は見物したことがあり、4方向にアンテナが見えた。
一関局は電電公社の超短波多重無線電話回線の束稲無線中継所があった束稲山(標高595m)に所在し、こちらも訪問歴のある先人のブログなどを見ると送信アンテナは4面らしいので、盛岡局も一関局も室蘭局用に偽造したMURORAN.antを使って全方位に送信とする。
室根と陸前高田も訪問歴のある先人の情報を参考すると送信アンテナ3面だというので、秋田局用に偽造したAKITA.antの角度を回転させて使おう。
| 盛岡局 | 一関局 | 室根局 | 陸前高田局 | |
| 送信CH 周波数(MHz) | 16 491 | 15 485 | 15 485 | 47 677 |
| 推定送信方位(°) | 4面(0,90,180,270) | 4面(0,90,180,270) | 3面(0,180,270) | 3面(45,135,315) |
| 実効輻射電力(ERP,W) | 9,500 | 230 | 8.9 | 27 |
| 推定送信高(m) | 600 | 620 | 900 | 280 |
551mの新山に所在の盛岡局は鉄塔が高いので送信高600mくらいとしたが、他の中継局の鉄塔はそれほど鉄塔も高くないので山の標高＋20〜30mくらいかと推測した(根拠はない)。
とりあえず上表の諸元で、Radio mobileでIBCの受信電界強度60dBμV/m以上の地域と、受信電界強度50dBμV/m以上の地域のみ描画するシミュレーションをする。
さて、宮城県でIBCテレビを受信できる地域はどのくらいあるだろうか？
■陸前高田局
まずは沿岸南部のIBC陸前高田局のシミュレーションから。
宮城県気仙沼市(旧本吉郡唐桑町)の唐桑半島東岸なら広田湾越しの海上伝搬でIBCの60dBμV/mエリアが広がっているが、そこから宮城県側に深く攻め入ることは難しい地形になっている。
唐桑半島の隣の気仙沼大島でも受信は難しく、気仙沼市街地に攻め入ることはほとんど不可能ではないかと思われる。
陸前高田局を受信できる地域というのは宮城県でも限定的ということになる。
■室根局
誰が言ったか知らないが、岩手には北の折爪、南の室根という言葉があるとかないとか。
IBC室根局の出力は3Wで陸前高田局と同じで、ERPは陸前高田の27Wに対し室根は8.9Wしかないのだが、標高が900m(推定)もあるため、かなり広い範囲に60dBμV/mエリアと50dBμV/mエリアが拡散した。
おそらく気仙沼市街地や気仙沼大沼でも室根山にアンテナを向けていればIBCが受信可能で、内陸側では栗原市や登米市などの広い範囲で受信可能だろう。
大崎市南部(旧志田郡三本木町)でもIBC室根局の50dBμV/mエリアが広がるようで、こちらも受信できそうである。
なお、IBC室根局は珍しく垂直偏波方式なので、八木宇田アンテナを水平から垂直に設置する必要がある。普通に宮城の水平偏波方式の放送を受信している家で、垂直偏波の室根が受信できているという例はあまり多くないかもしれない。
■盛岡局と一関局の比較
県南の3W中継局のあとは、福島のTUFのときと同じく、Radio mobileが描いたIBCの盛岡局と一関局の生の画像データを2枚アップする。
IBC盛岡局は北上盆地の南端まで順調に伝搬するが、大部分が束稲山や、磐井川水系と金流川水系の分水嶺にブロックされてしまう。
それでも束稲をかわすことができる一部伝搬ルートの最南端は宮城県石巻市の上品山付近まで到達し、60dBμV/mエリアを形成できるようだ。
涌谷町の箟岳の北側斜面でもIBC盛岡局の60dBμV/mエリアを形成できるシミュレーション結果になったが、盛岡局は16chで仙台放送(OX)栗駒局と同一周波数となるため、混信に勝って受信できるかどうか微妙な気がする。
ともあれ、同じ親局でもERP41kWを誇るTUF福島局に比べればだいぶ大人しく思え、とても仙台市内でIBC盛岡局の受信はできないだろう。
一方のIBC一関局はERPが230Wながら、仙台平野や仙台市北方の丘陵地帯に60dBμV/mエリアと50dBμV/mエリアが広がり、大崎市中心部(旧古川市街地)でも受信可能性がありそう。
仙台平野では一部を除いてTUFを受信するのは難しそうだが、IBC一関局は可能性がある地域が広く、何より15chで重複となる中継局が宮城県ではNHK総合・仙台(HK)気仙沼局しかないことから、混信もあまり心配なさそうである。
■一関局のエリアを旧古川市や仙台市周辺の地図に重ねてみる
仙台市や旧古川市などの地図上に、Radio mobileでシミュレーションした60dBμV/mエリアと50dBμV/mエリアを重ねると以下のようになる。
大崎市中心部(旧古川市街地)にIBC一関局の受信電界強度シミュレーション結果を重ねると、市街地をすっぽり包むように50dBμV/mエリアが広がった。
おおむねJR東北本線を境に西側なら可能性があり、鳴瀬川の右岸の丘陵(旧三本木町)では60dBμV/mエリアも広がる。盛岡局と違ってOX栗駒局との混信も無く、容易に受信できるのではないかと推測する。
大衡村の北部も可能性がありそうだが、そこから南側の埋川や善川の谷筋では見通しがなくなり、吉田川流域の大和町もよくない。
IBC一関局の受信可能性が復活してくるのは富谷市付近。
E48 仙台北部道 富谷IC周辺で50dBμV/mエリアが広がり、一部の丘陵上では60dBμV/mエリアもあるが、人が住んでいる地域ではなさそう。
富谷市南部は可能性が低く、仙台市泉区(旧泉市)も一部を除いてあまり受信可能性は高くないだろう。
仙台市に入って、IBC一関局の受信可能性がグッと高まるのが青葉区国見ケ丘や泉区長命ヶ丘など国見周辺の高台の住宅地である。
国見と言えば電電公社の国見無線中継所があった場所で、超短波多重無線電話回線時代の対向局は岩手県の束稲無線中継所だから、IBC一関局の所在する山と同じ。
国見−束稲は電電公社がVHFの無線回線を結んでいた区間と同じで、UHFの地デジでもIBC一関局の受信ができるのだ。鍵アカウントなので紹介できないが、X(旧Twitter)でも国見地区で岩手めんこいテレビ(MIT)一関局の受信も確認できており、IBC一関局も問題ないだろう。
以上のように、宮城で東北放送(TBC)を受信したくないという人はテレビユー福島(TUF)の福島局や原町局のほか、IBC一関局を受信するという選択肢もある。
しかし、岩手の局を受信してもテレビ東京系列が映るようになるわけでもないし、仙台で高性能アンテナを立ててまで岩手のIBCテレビを見ようという人もそうそういないのではないだろうか。
